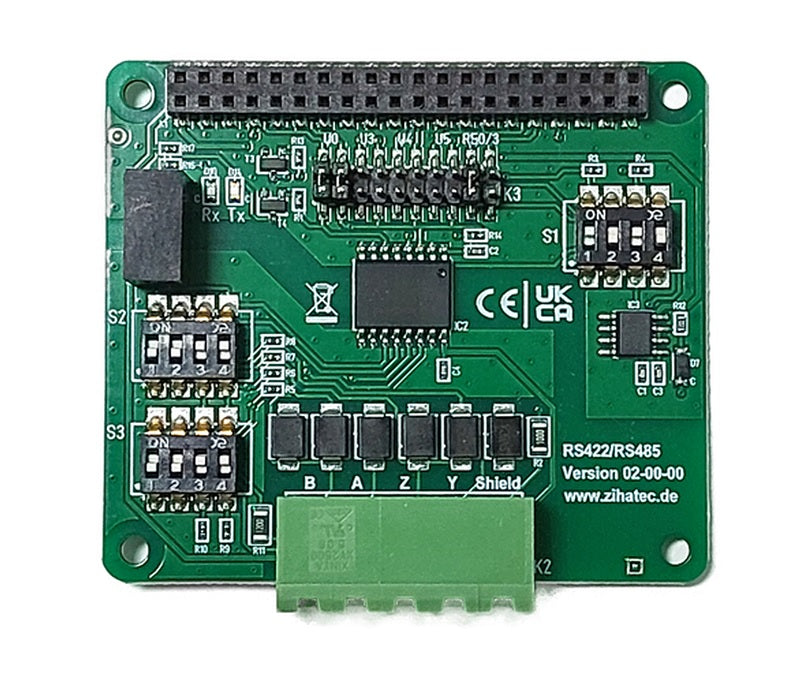

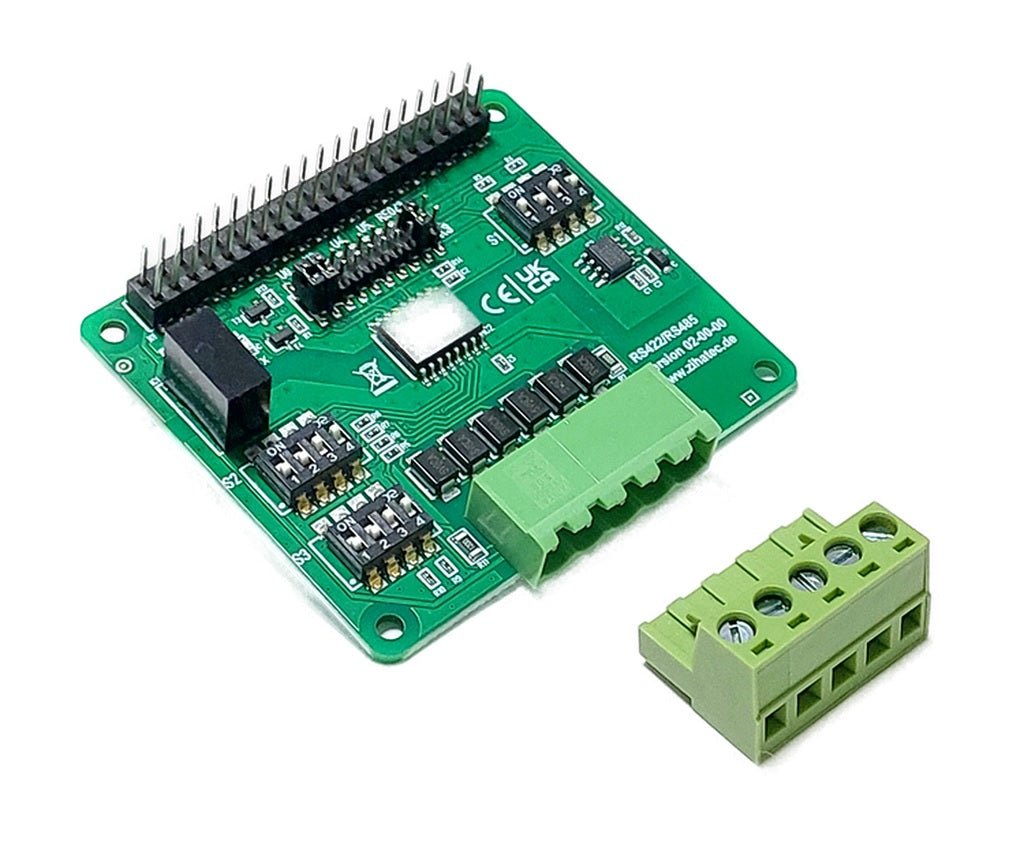

RS422 / RS485 HOED voor Raspberry Pi met elektrische isolatie

De RS485-interface wordt gebruikt in vele toepassingen in industriële en domotica (bijv. MODBUS), lichtregeling (DMX), maritieme toepassingen (NMEA0183), videobewaking (Pelco D), meten en nog veel meer. gebruikt.

Er zijn al enkele RS485-extensies voor de Raspberry Pi. Helaas zijn deze meestal niet geschikt voor professioneel gebruik omdat er geen elektrische isolatie is tussen de Pi en de RS485-bus. Dit kan leiden tot storingen of schade aan de Raspberry Pi. Deze HOED heeft het bovenstaande Geen problemen:

• RS485-modus (half duplex)
• RS422-modus (full-duplex)
• galvanische isolatie tussen Raspberry Pi en aangesloten RS485-bus
• instelbare automatische zenderactivering in RS485-modus
• instelbare controle van zenderactivering via GPIO18-pin
• schakelbare pull-up, pull-down en afsluitweerstanden
• RX- en TX-LED's om de activiteit van de UART aan te geven
• Aansluiting van de bus via plug-in schroefklem
• Verschillende instellingsmogelijkheden via DIP-schakelaars
• Ongevoelig voor interferentie
