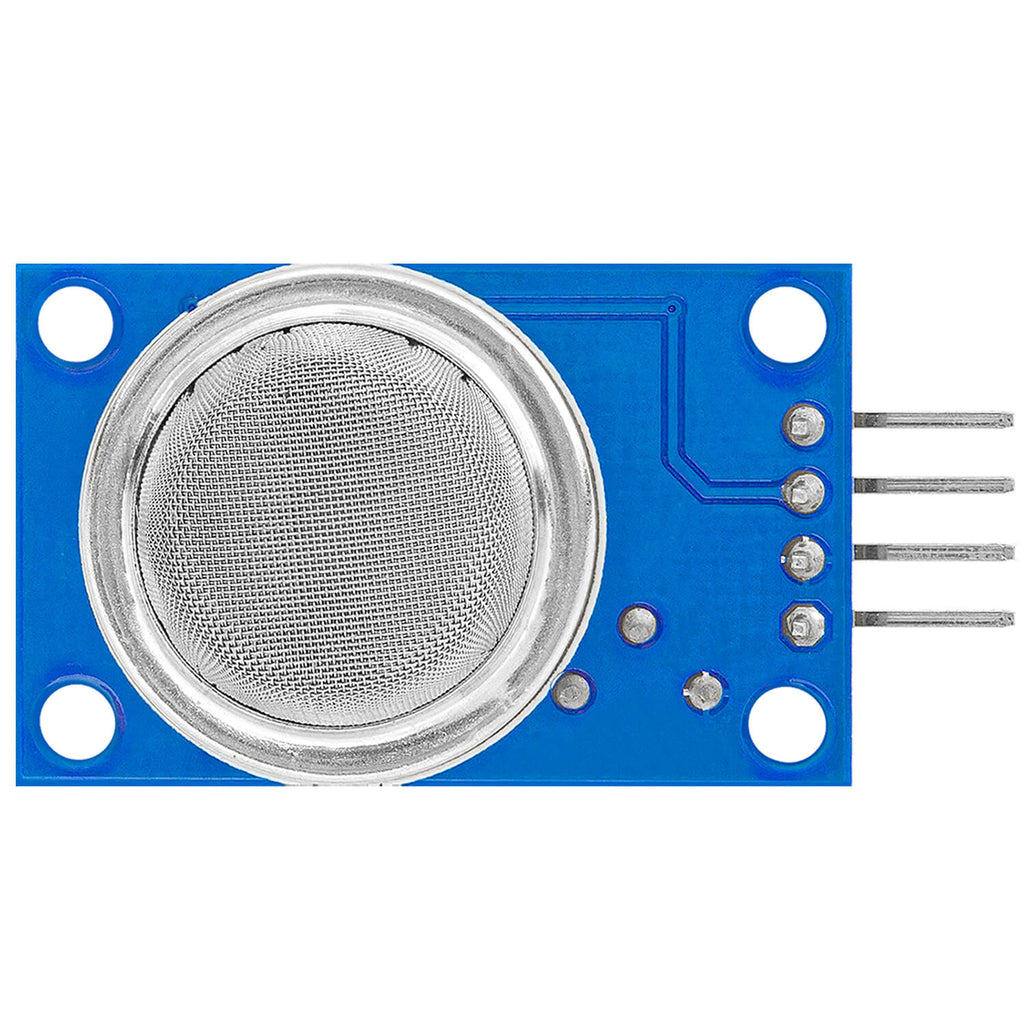

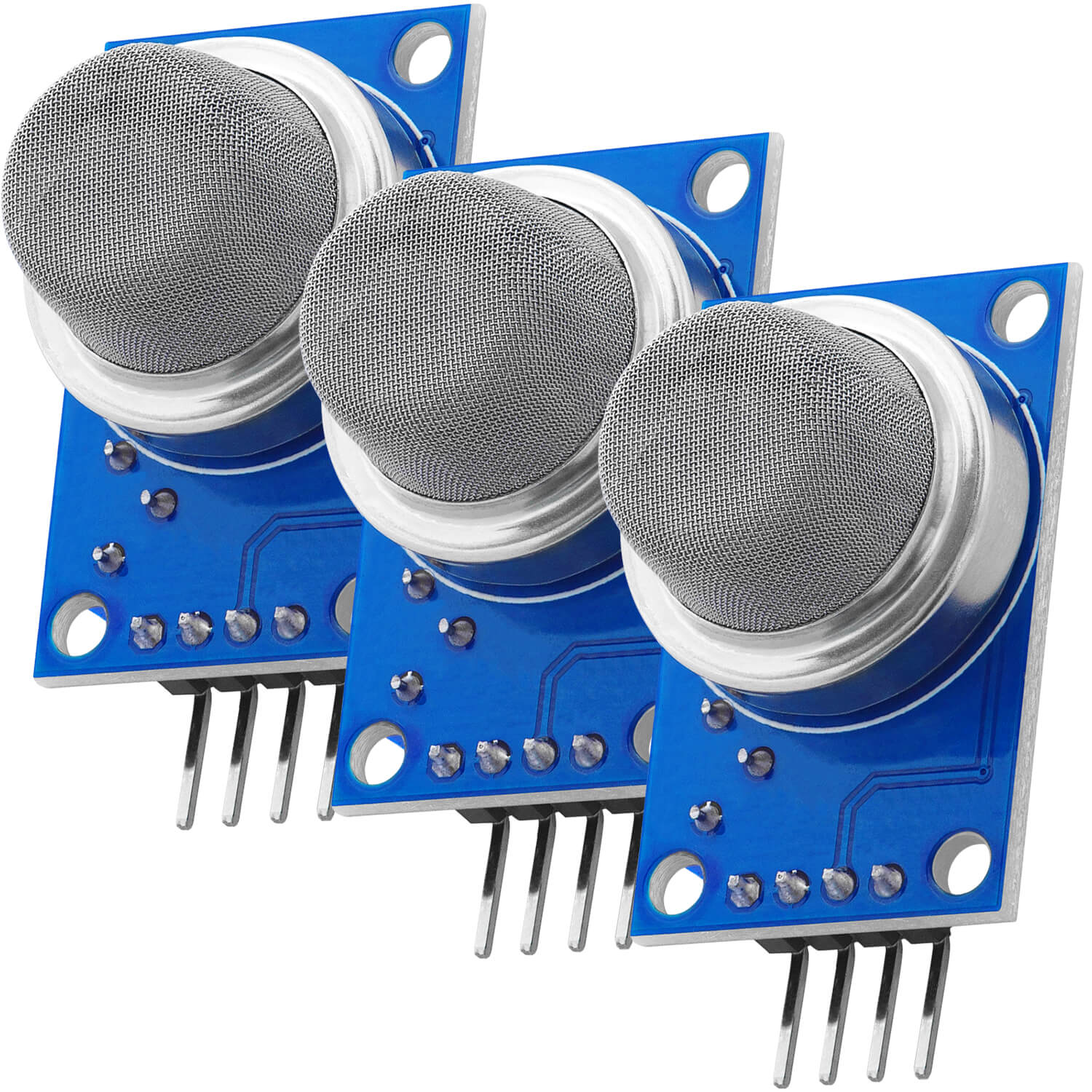

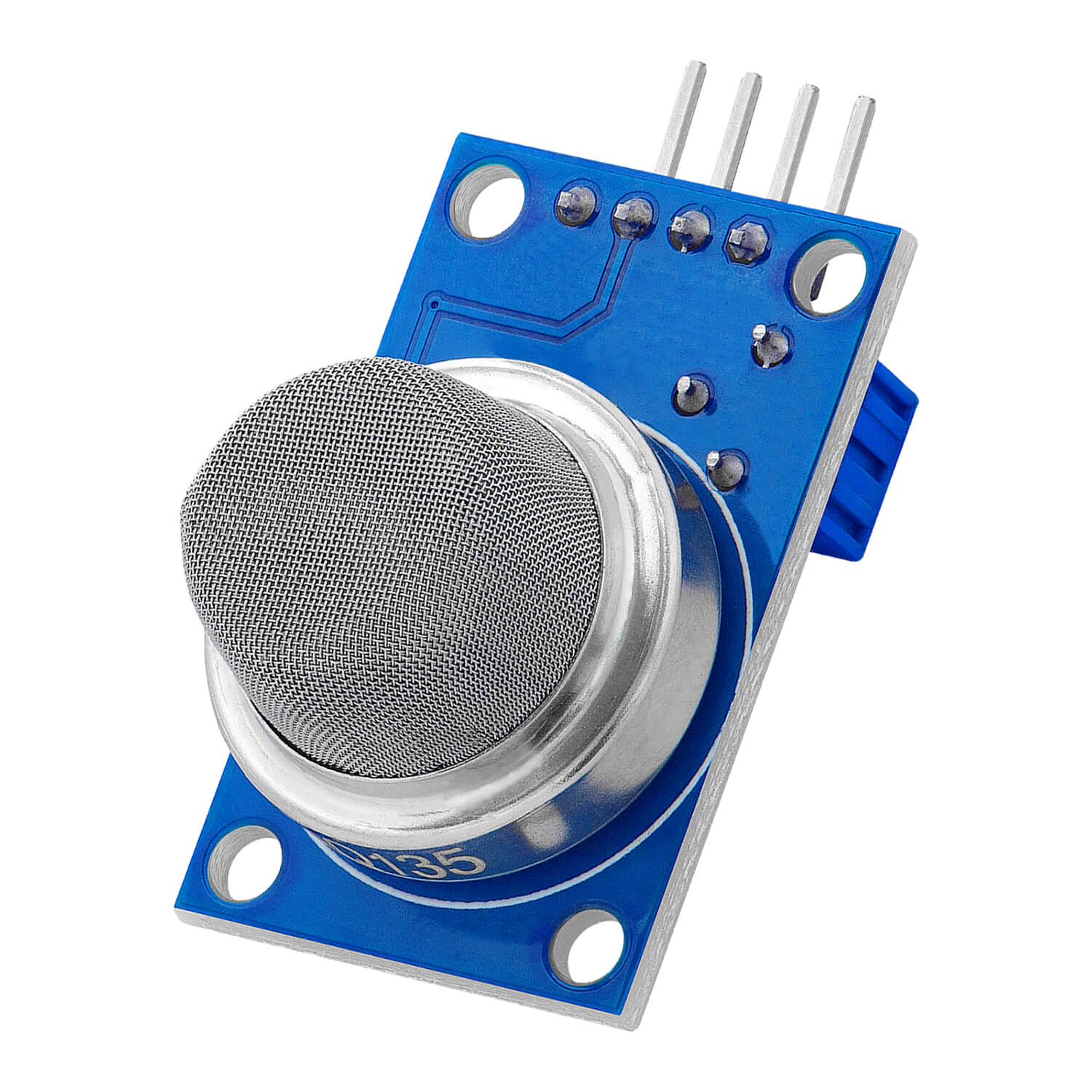

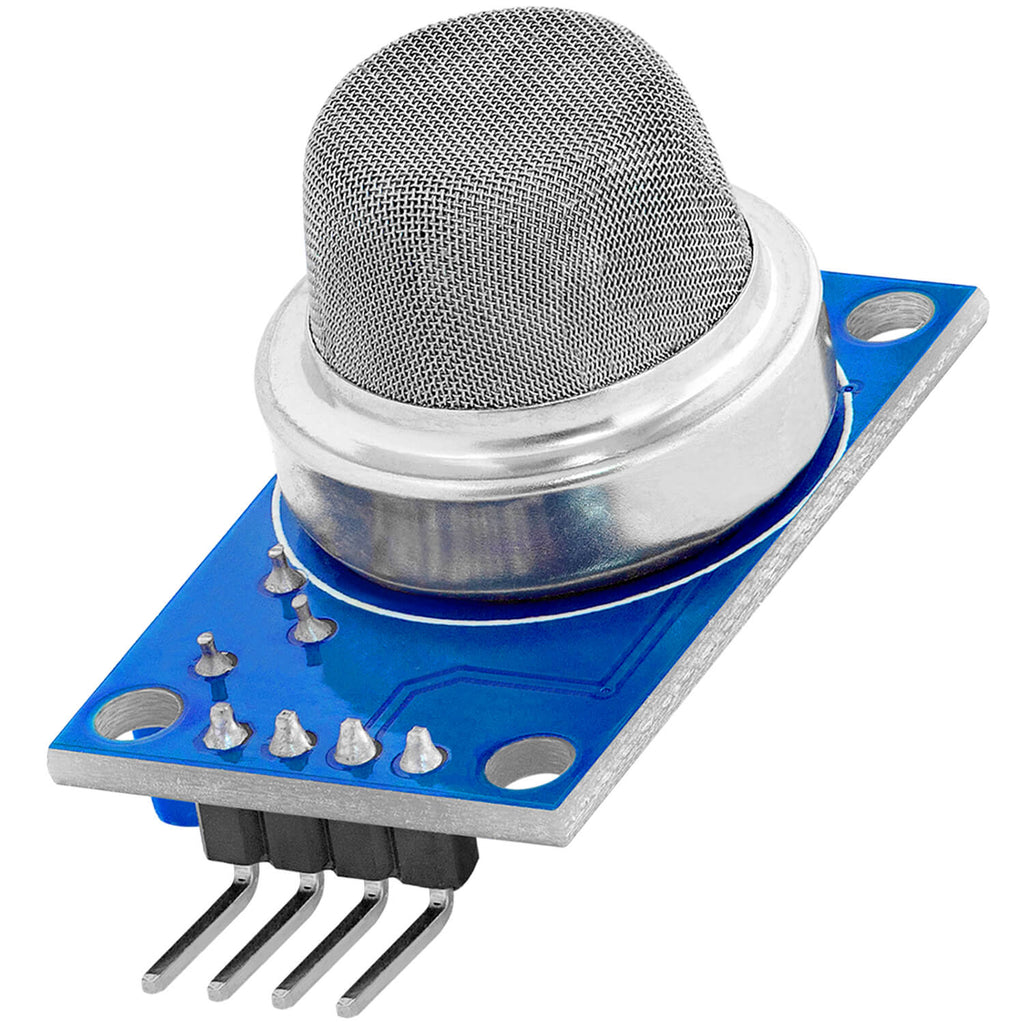

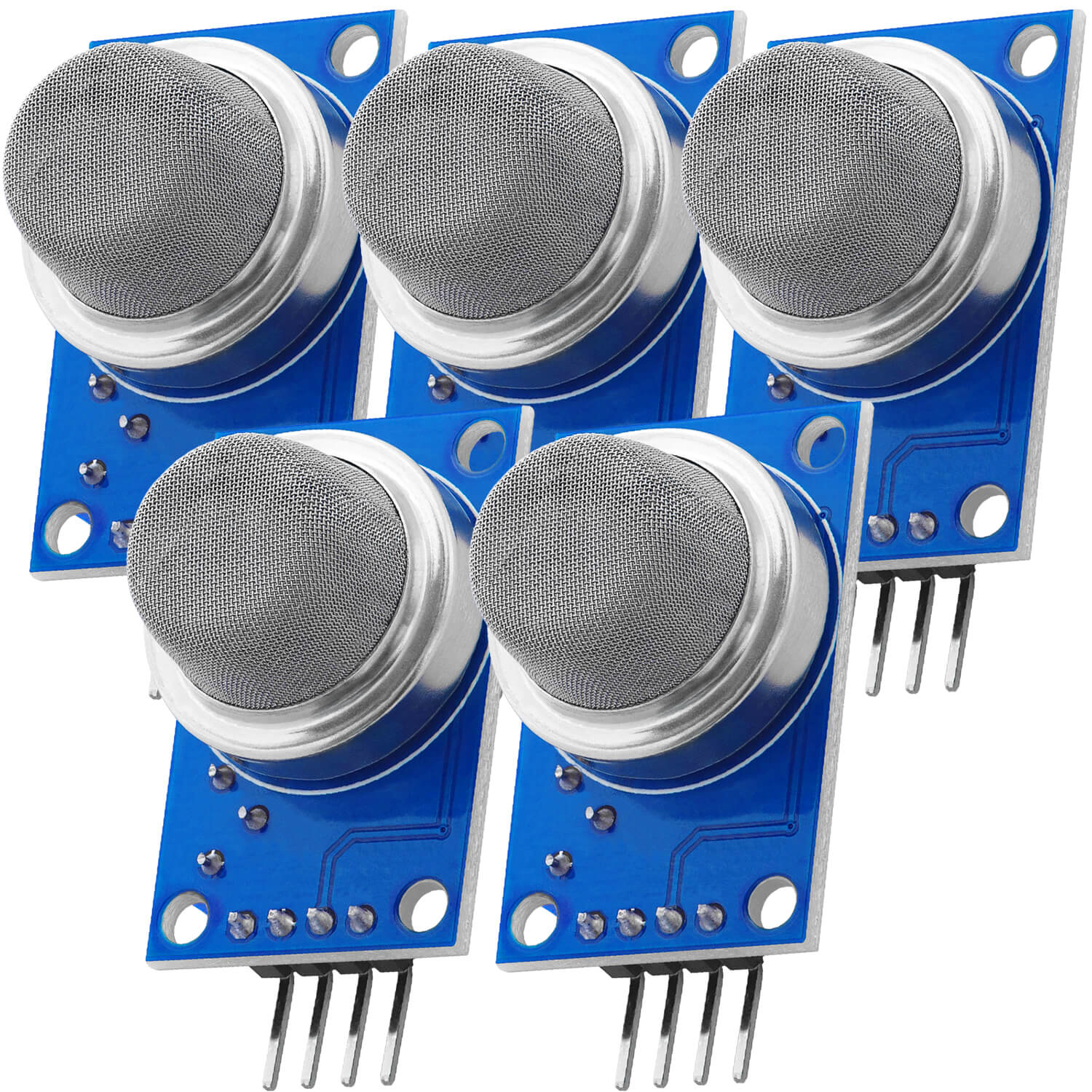

MQ-135 gas sensor luchtkwaliteit module

De AZ-Delivery MQ-135 luchtkwaliteitssensor als aansluitklare module compatibel met Arduino en Raspberry Pi.

Eenvoudig te gebruiken sensor voor het meten van de concentratie van verschillende giftige gassen zoals benzon, alcohol, rook en verontreinigingen in de lucht. De MQ-135 meet een gasconcentratie van 10 tot 1000 ppm en is ideaal voor het herkennen van een gaslek, als gasalarm of voor andere robotica- en microcontroller-projecten.

De sensoren uit de MQ-serie gebruiken een klein verwarmingselement met een elektronisch-chemische sensor. Ze zijn gevoelig voor verschillende gassen en zijn geschikt voor gebruik in ruimtes.

De sensor heeft een hoge gevoeligheid en snelle responstijd, maar heeft enkele minuten nodig om nauwkeurige meetwaarden uit te voeren, omdat de sensor eerst moet opwarmen. De meetwaarden van de sensor worden als analoge waarde, die met een microcontroller eenvoudig kan worden beoordeeld. Deze sensor is klaar voor aansluiting voor een microcontroller, zoals een microcontroller-board. Voor gebruik met een Raspberry Pi is bovendien een AD-converter nodig.

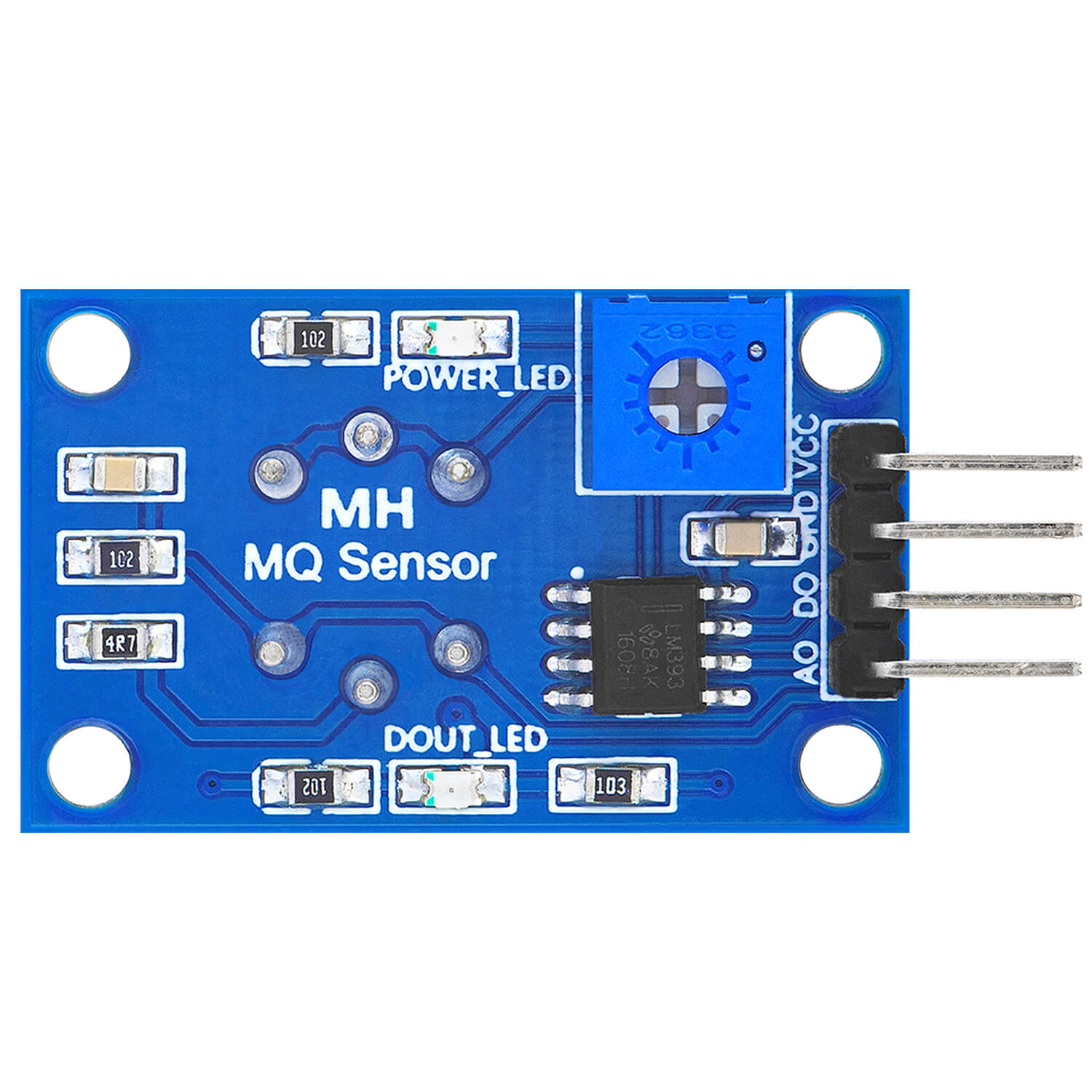

Pinbezetting:

✔ VCC – stroomvoorziening 5 V.

✔ GND - massa-aansluiting.

✔ Aout: analoge uitgang.

✔ DOUT - digitale output

Voor het instellen van de drempelwaarde heeft de module een potentiometer. Op de digitale pin geeft de sensor slechts een 0 of 1 uit, afhankelijk van de of de ingestelde drempelwaarde wordt overschreden. Opgelet. De sensor wordt warm tijdens gebruik.

✔ Resolutie: 10~1000ppm

✔ Gevoelige weerstand: 2 kΩ tot 20 kΩ in 100 ppm CO.

✔ Nauwkeurigheid: ≥ 3%.

✔ Responstijd: ≤ 1 s.

✔ Reactietijd na inschakelen: ≤ 30 seconden.

✔ Verwarmingsstroom: ≤ 180 mA.

✔ Verwarmingsspanning: 5,0 V ± 0,2 V / 1,5 ± 0,1 V.

✔ Ingangsspanning: 5 V.

✔ Verwarmingsvermogen: ca. : 350 mW

✔ Afmetingen: ca. 30 mm (lengte) x 20 mm (breedte).
