Beschrijving

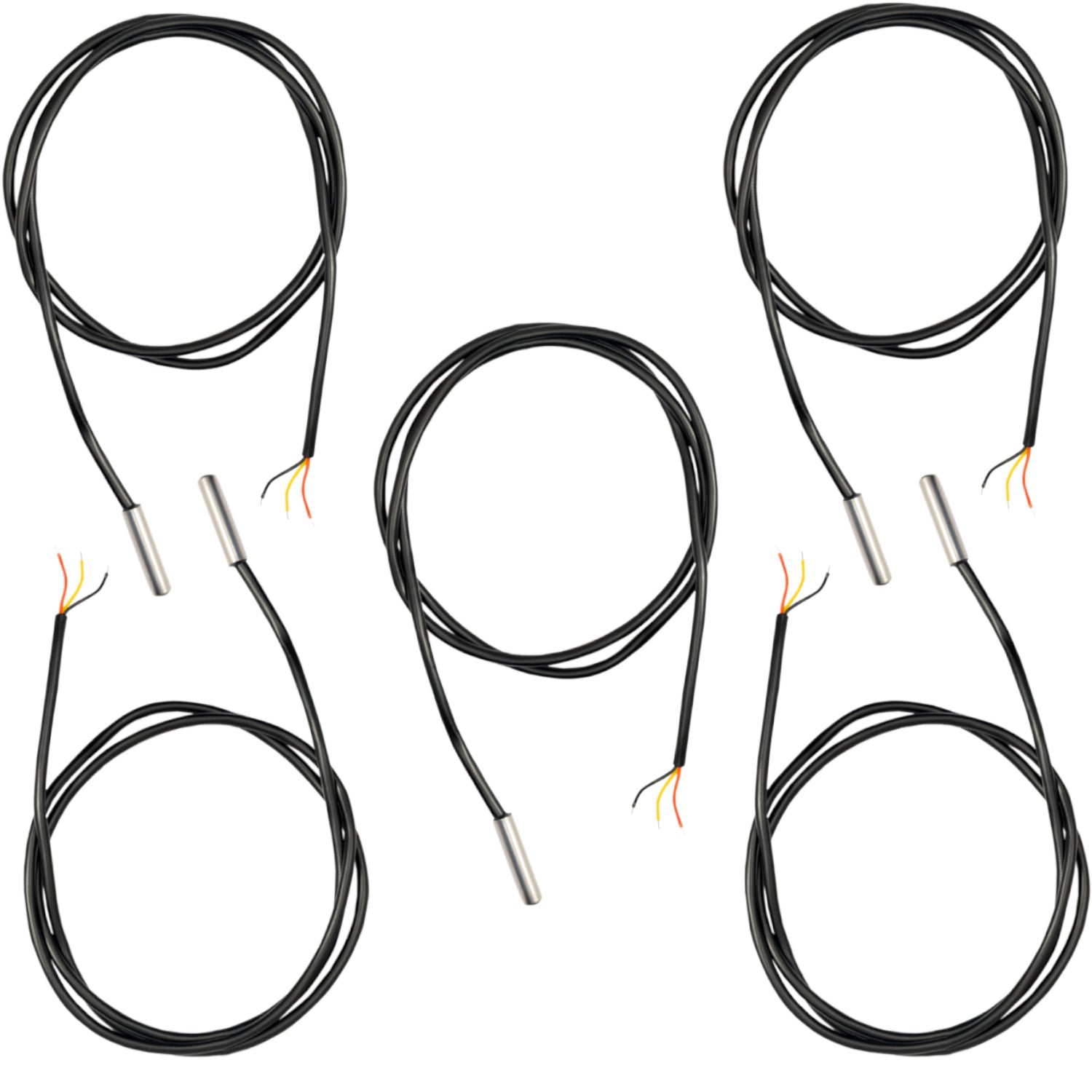

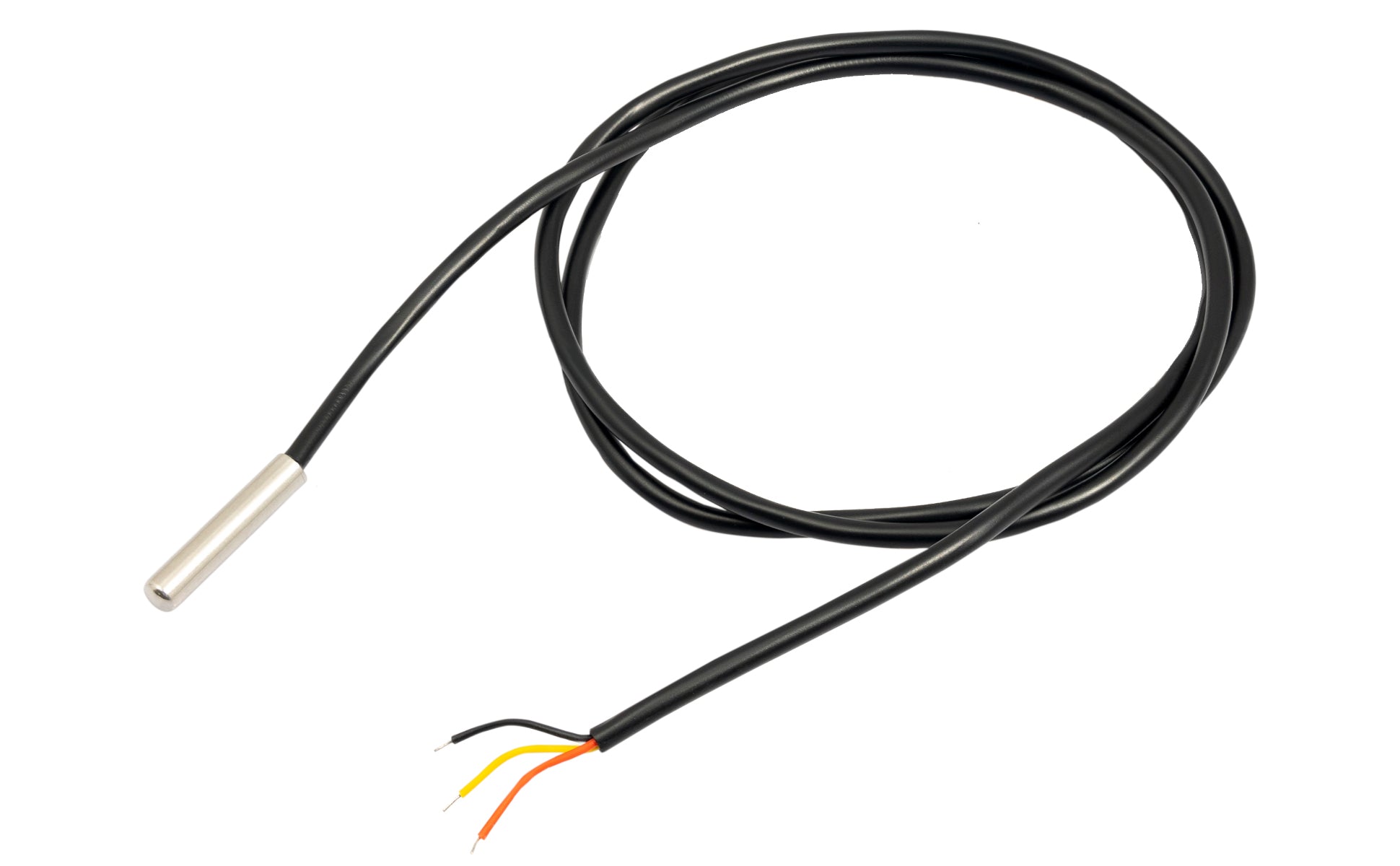

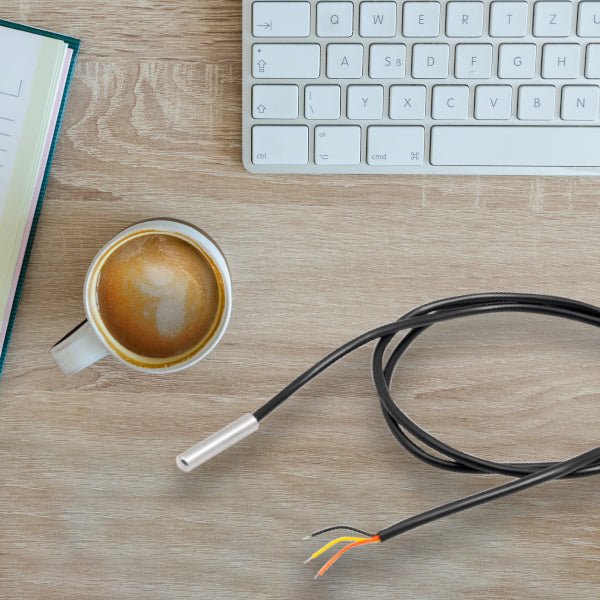

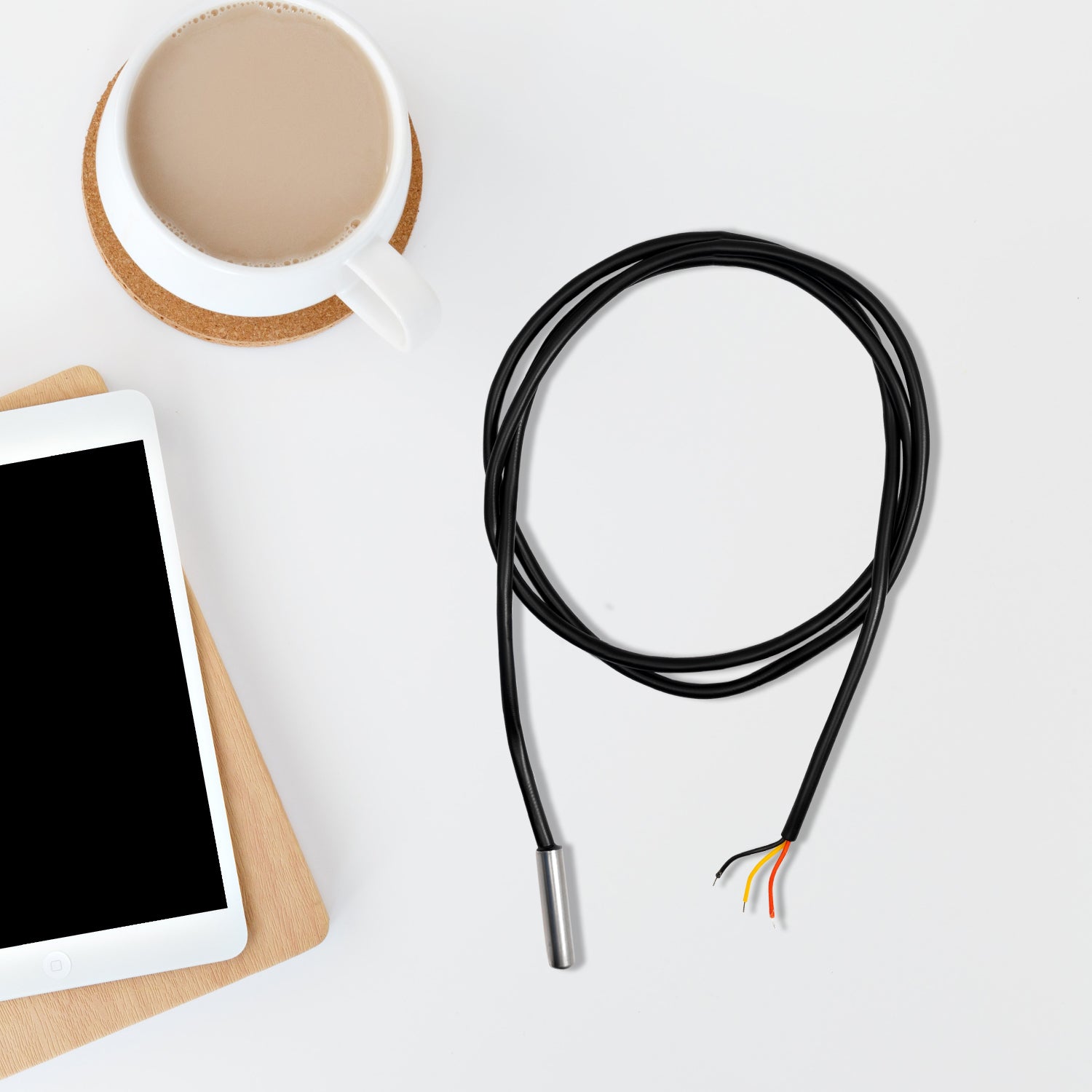

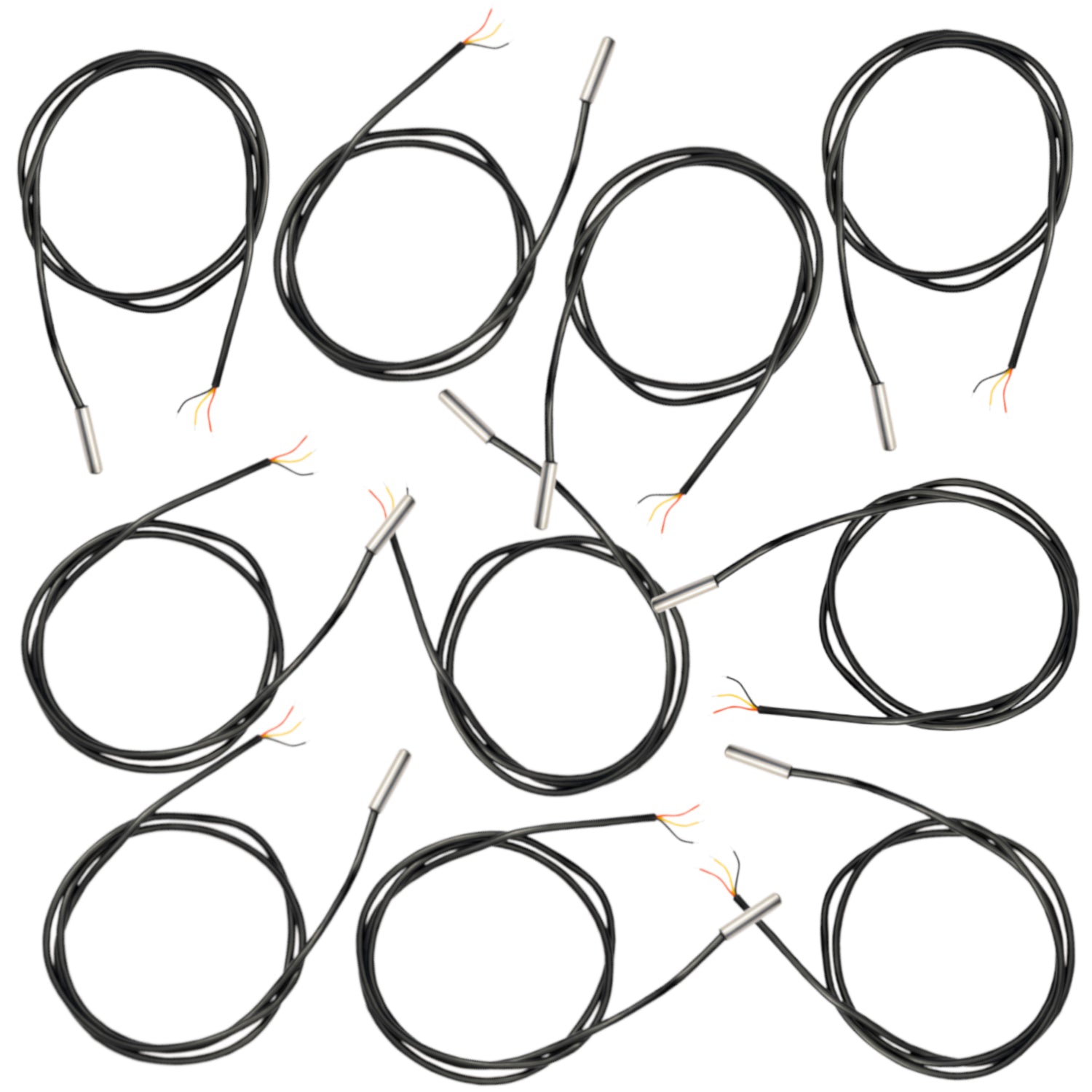

De AZ-Delivery 1M kabel DS18B20 digitale temperatuursensor biedt 9-bit tot 12-bit Celsius temperatuurmetingen en heeft een alarmfunctie met niet-vluchtige, door de gebruiker programmeerbare bovenste en onderste triggerpunten. De sensor heeft geen stand-by stroom nodig, wat betekent dat wanneer er geen temperatuurgegevens worden gelezen, de sensor helemaal geen stroom verbruikt.
Speciale kenmerken
- Dankzij de unieke 1-draads interface heeft de sensor slechts één poortpin nodig om te communiceren met een microcontroller.
- Elke sensor heeft een uniek 64-bits serieel adres, zodat meerdere sensoren op dezelfde 1-draads bus kunnen werken.
- Dankzij de kabellengte van één meter is er speelruimte bij de montage van de sensor. De kabel maakt hem ook in beperkte mate geschikt voor gebruik buitenshuis. Echter zonder krimpkous op de metalen huls.
Technische gegevens
| Type | TO-92 |
| Temperatuur meetbereik | -55°C tot 125°C |
| Nauwkeurigheid | +/-0,5° |
| Bereik opslagtemperatuur | -55°C tot 125°C |
| Bedrijfsspanning (logisch niveau) | 5 V |
| Voeding | 3,0 V tot 5,5 V |
| Uitgangslijn | rood (VCC), geel (DATA), zwart (GND) |
| Weerstand | 4,7 kΩ |
Projecten met Raspberry Pi
U kunt verschillende projecten met de DS18B20-sensor met Raspberry Pi vinden in onze blogberichten en op het forum in de Maker Community.
Snelstartgids
Het gebruik van onze DS18B20 sensoren met kabel is hetzelfde, behalve de verschillende weerstand tegen water. Daarom kunnen dezelfde e-books worden gebruikt.
