Vandaag demonteren we een kapotte D1 en probeer een beetje meer bereik te krijgen van deze handige kleine dingen. Meestal is van ons D1 ondertussen is een ESP8266-12F geïnstalleerd, deze is krachtig, heeft veel geheugen, maar helaas slechts één printantenne op het bord. Ik zag video's op YouTube waarin vindingrijke hobbyisten de printantenne proberen door te snijden en een stopcontact of zelfs een stuk draad solderen.

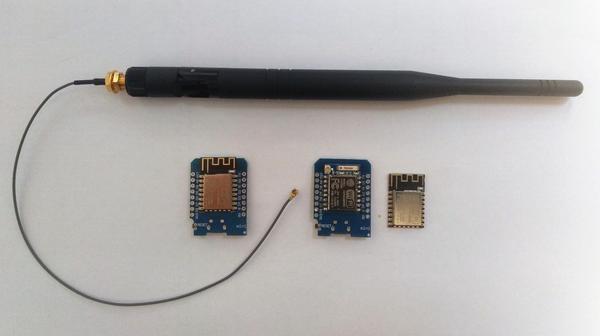

We hebben een (kapot) nodig D1 mini, een ESP-07 en een wifi-antenne voor ons project.
Eerst verbinden we de onze D1 met de pc en controleer of de CH340 correct wordt herkend. Als de USB-seriële controller niet correct wordt herkend, hebben we een andere D1 nodig, omdat deze anders niet geschikt is voor de conversie.
We beginnen met het goed vastklemmen van onze module, een derde hand of een bankschroef is een optie. Nadat we een kant van de ESP op het bord met hete lucht hebben losgemaakt, kunnen we een kleine schroevendraaier proberen het processorbord een beetje los te wrikken, maar wees voorzichtig: alleen een millimeter is te veel en hefboom de contactoppervlakken aan de andere kant van het bord, het zou er niet zo uit moeten zien:
Nadat we de eerste pagina hebben opgelost, kunnen we doorgaan met de tweede pagina. Als alternatief kunt u ook proberen om de linker- en rechterkant tegelijkertijd met hete lucht los te maken en ze vervolgens met een punttang te verwijderen.
Als alles is gelukt, ziet het er zo uit:
Vervolgens reinigen we de oude soldeerpunten op het bord door de contactoppervlakken te borstelen met een beetje "soldeerhoning" en een desoldeerdraad te gebruiken om het oude blik te verwijderen. Dit is belangrijk zodat de processor later plat ligt en het daaropvolgende solderen vergemakkelijkt. Hier is het gereinigde bord met flux:
Dan solderen we de onze ESP8266-07 over hoe in onze E-boek voor het adapterbord beschreven.
Nu kunnen we het bord met een nieuwe processor op onze antenne aansluiten en vergelijken:
Ik denk dat we de ontvangst aanzienlijk hebben verbeterd:
Trouwens, je kunt ook een directionele antenne op de ESP aansluiten :-)
Tot de volgende keer :)
