Vandaag willen we een 5V-batterijpakket bouwen dat een 3,7 V LiPo-batterij gebruikt en opladen via USB-verbinding mogelijk maakt.
Daarnaast Batterij en Verbindingskabel we hebben er een nodigUSB laadcontroller en eenStepUp-omzetter om de ca. 3,7 V op de batterij om te zetten naar de gewenste spanning van 5 V.

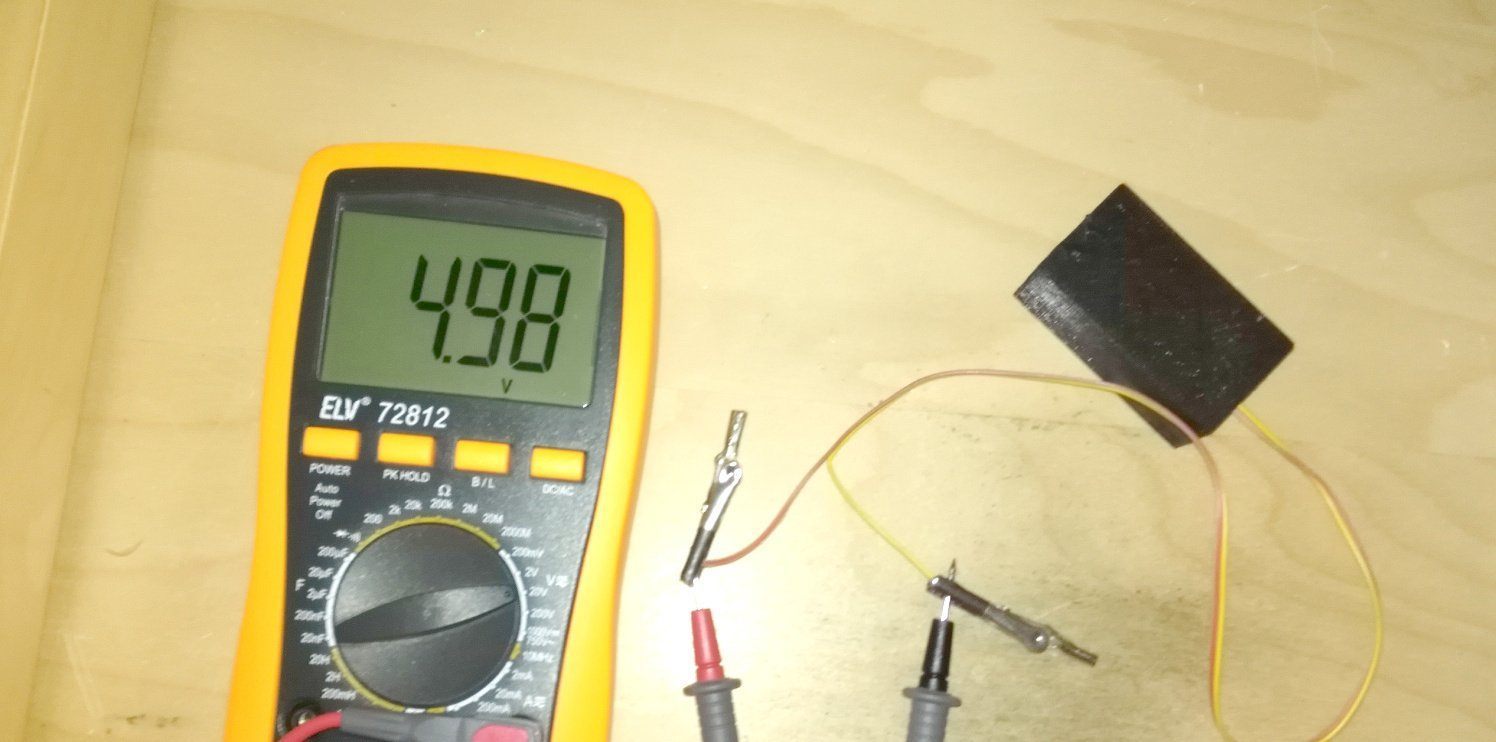

We verbinden de batterijconnector van de laadregelaar met de kabel met de batterij en met de input van de step-up module. Let op polariteit! Nu verbinden we de USB-ingang en meten we de spanning aan de uitgang van de step-up module. De spanning kan worden aangepast via de trimpotentiometer en step-up module. Als er geen batterij is aangesloten, licht de blauwe LED op de Step_Up-module op, anders de rode LED tijdens het laadproces.
De uitgangsspanning moet altijd de ingestelde waarde hebben, ongeacht of de USB-ingang is aangesloten of niet. Ik heb een geschikte behuizing voor de 3D-printer ontworpen, zodat je de hele batterij goed kunt opbergen. U kunt dat doen vanaf Dingivers downloaden.
Veel plezier met knutselen.
14 Reacties
Gerald Lechner
@Pascal: Die zweite kleine Platine mit dem Spannungsregler macht aus den 3.7V des Akkus die 5V am Ausgang. Den Laderegler gibt es leider nicht mit USB-C. Da eine solche Pumpe relativ viel Strom braucht, muss der Akku oft geladen werden. Für diese Anwendung würde ich Ihnen den Battery-Expansioon-Shield https://www.az-delivery.de/products/battery-expansion-shield-18650-v3-inkl-usb-kabel empfehlen, da der 18650 Akku eine höhere Kapazität hat und den bei Motorn typisch höheren Anlaufstrom besser verkraftet.
Pascal
Noch eine Frage :)
Würde dann der Akku ausreichen um einen Arduino Mini Pro und eine Aquarium-Pumpe (beides 5V) zu betreiben? Die Pumpe dann über ein Relais Modul? LG
Pascal
Sehr guter Beitrag!
Aber kann man nicht einfach die plus und minus Kabel vom Akku direkt anschließen? Wofür ist das Verbindungskabel da? Kommt ja am Ende wieder als plus und minus Kabel raus sozusagen. Und gibt es das auch für laden mit USB c Anschluss?
Gerald Lechner
Ich habe einen Schaltplan hinzugefügt.
Manny
Hallo @ll,
ich kann @Rolf Blum nur Recht geben. Leider ist der Schaltplan wohl aus der Mode gekommen bzw. ist keiner in der Lange einen zu lesen.
Alles wird nur in Bildern, Videos oder Fritzing Plänen erklärt, wenn überhaupt.
Ein Schaltplan ist bei “jedem Projekt” ein Muss!
Gruß Manny
Rolf Blum
Jedes Projekt sollte von einem Schaltplan begleitet werden; Old school, aber sehr hilfreich und eindeutiger als schriftliche Beschreibungen oder Fotos.
Andreas Wolter
@Dirk:
das Projekt zeigt, wie Sie den Akku mit dem Laderegler verbinden und mit Hilfe des Potis die Ausgangsspannung einstellen. Welchen Verbraucher Sie an vout anschließen, bleibt frei wählbar. Sollte natürlich zur gewählten Ausgangsspannung passen.
Dirk
Wie soll das funktionieren, wenn die Ausgangsseite des Ladereglers nicht angeschlossen ist. Das Poti regelt die Spannung nach vout, die hier leer ist.
Gerald
Hallo Tom, ja du hast Recht. Es gibt keinen Tiefentladungsschutz. Der Stepup-Converter hat zwar eine Unterspannungsabschaltung die bei 1.98 V einsetzt. Wie lange das ein LiPo-Akku verträgt weiß ich nicht.
Tom
Bei dem Ladeteil hast du aber das problem das es keinen Schutz gegen Tiefentladung gibt.
TObias
Hallo
Danke für den Beitrag. Soetwas suche ich für den Betrieb eines USB Bluetooth Adapters. Dieser benötigt 160mA daher die Frage wielange der Akku ggf halten würde in Stunden.
Gruß
Tobias
bill tuzin
what is the quiescent current of the step up converter? Will that not drain the battery even if nothing is drawing current from the USB port?
Martin Fitzke
Hallo zusammen,
vielen lieben Dank für die Mühe. Das Projekt ist genau das richtige. Ich bin gespannt darauf was unsere Azubine dazu sagt. :)
Dann weiss sie wirklich was in einer Power Bank vor sich geht und das Nachbauen bringt ihr hoffentlich Spass.
Vielen lieben Dank und viele Grüße
Martin
