Una nota importante all'inizio!
Il pannello di controllo ArduiTouch Smarthome funziona solo con la scuderia ESP32. Si è scoperto che a causa della RAM significativamente inferiore dell'ESP8266, il funzionamento stabile non è possibile. Così ho rimosso la versione per eSP8266 dal repository. La versione corrente della libreria ATSmartHome non può più essere compilata con Sketch for ESP8266!
Le nuove funzionalità:
Questa volta espanderemo la sede centrale in modo che possa connettersi alla rete WLAN locale. Dal momento che ESP-Now deve essere utilizzato anche, c'è una limitazione importante. Il router Wi-Fi utilizzato deve utilizzare il canale 1, altrimenti de3r ESP32 non sarà in grado di connettersi!
Ho aggiunto un nuovo modulo di configurazione a questo. Il nuovo modulo si apre quando si fa clic sulla barra verde superiore.
Con la casella di controllo è possibile scegliere se si desidera avere una connessione al Wi-Fi o no. Tuttavia, non c'è display del tempo senza connessione Wi-Fi.
Se si fa clic sul campo di input per la rete si ottiene un elenco di tutte le reti Wlan raggiungibili. Attenzione poiché viene eseguita una scansione di rete, questa operazione potrebbe richiedere un po' di tempo. La rete desiderata può quindi essere facilmente selezionata dall'elenco.
Nel campo di immissione successivo è necessario immettere la password WPA2 per questa rete.
Questo è seguito dalla specifica del server NTP. Può trattarsi dell'URL di qualsiasi server NTP raggiungibile.
L'ultimo input definisce l'intervallo tra due aggiornamenti alla visualizzazione dei dati nel server Web.
Dopo aver salvato i dati, la prima pagina dei risultati dovrebbe essere visualizzata di nuovo. La data e l'ora dovrebbero ora essere visualizzate anche nella barra superiore.

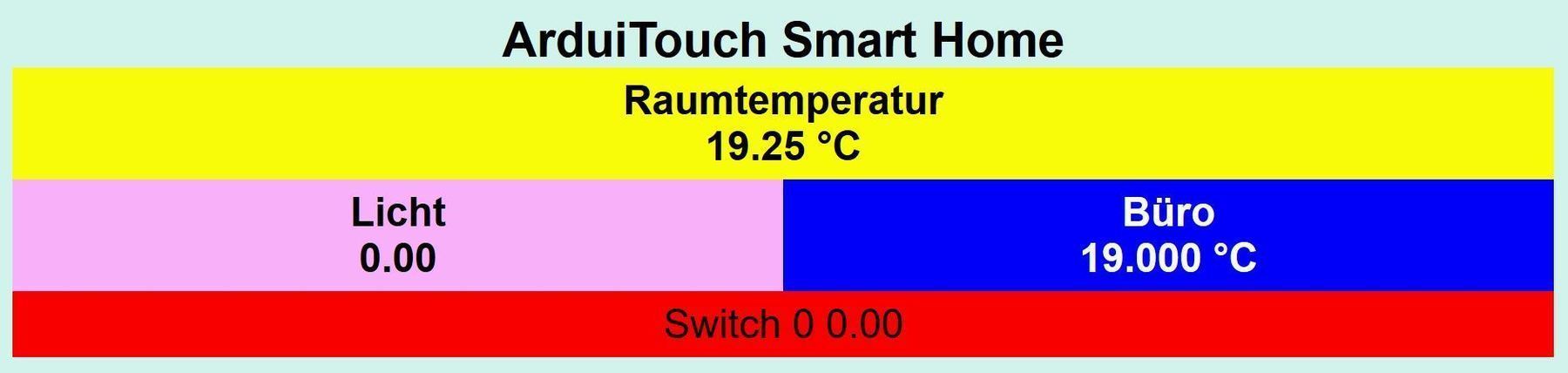

Se il nostro pannello di controllo SmartHome è collegato alla rete Wi-Fi, un server web deve anche eseguire attraverso l'URL http://smart.homeè possibile raggiungere dalla rete Wi-Fi locale. Nella versione corrente, il server web offre la stessa visualizzazione di ArduiTouch. La larghezza del display viene regolata automaticamente per smartphone o tablet.
Nelle versioni successive, la visualizzazione dei risultati diventa interattiva, cioè gli interruttori possono essere premuti e la configurazione può essere modificata.
La libreria corrente e la nuova versione dello schizzo campione possono essere caricate da Git-Hub. ATSmartHome
Di seguito è riportato un elenco di collegamenti a tutte le parti precedenti:
Divertiti :)
