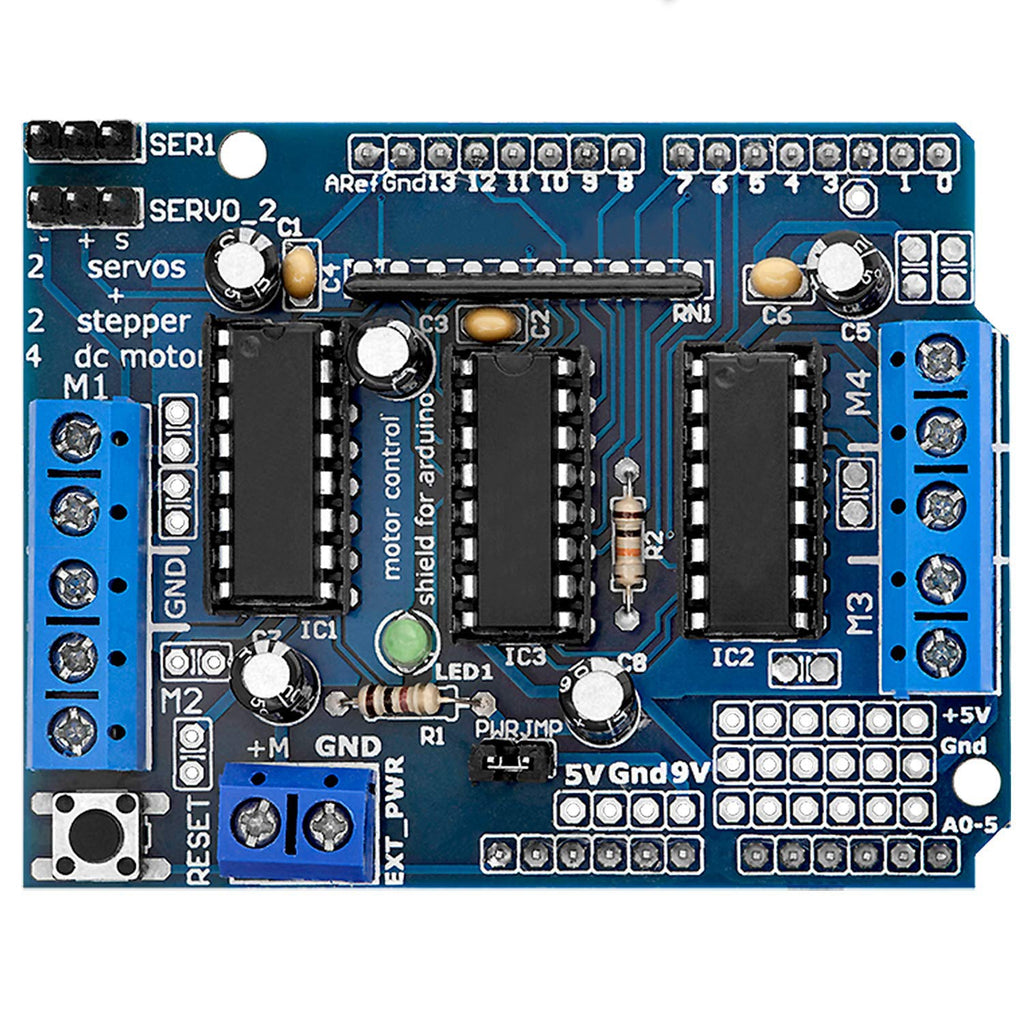

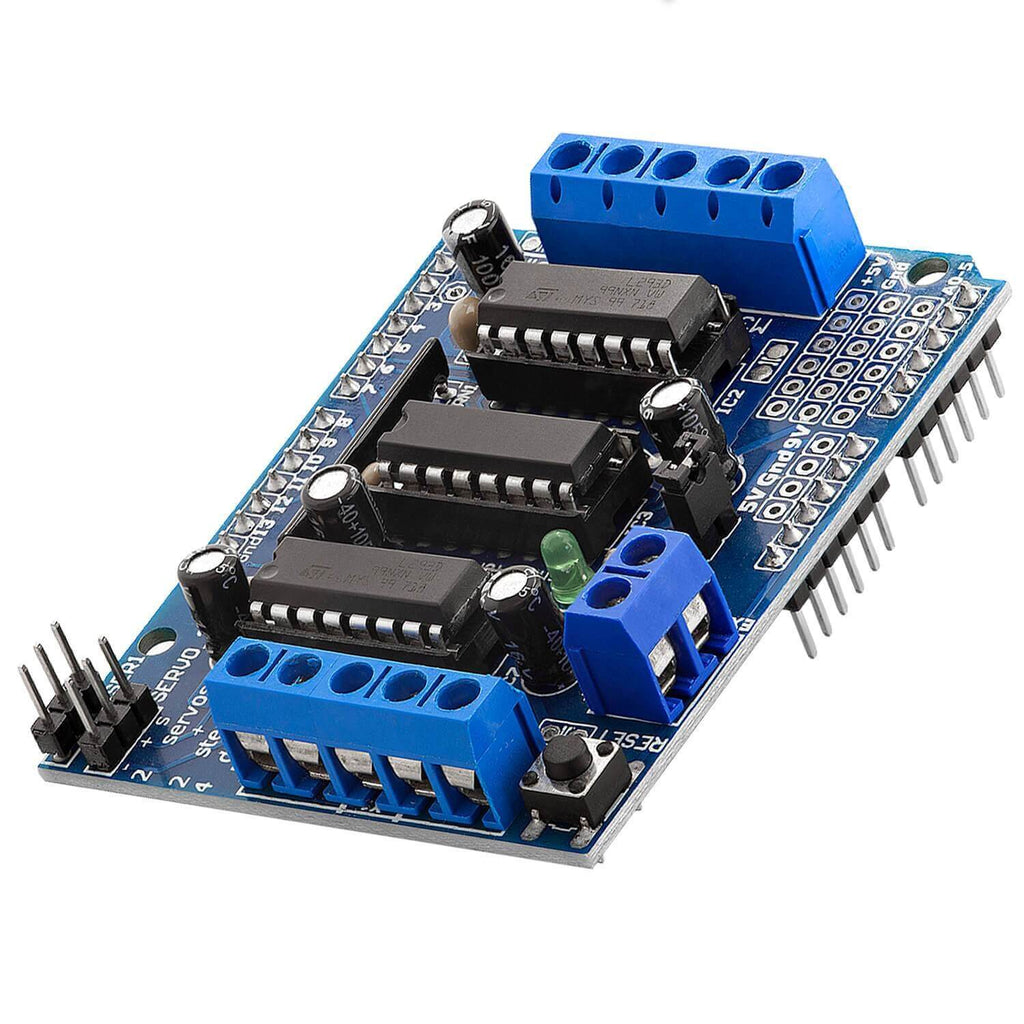

4-Kanal L293D Motortreiber Shield Schrittmotortreiber für Mega 2560 und UNO R3, Diecimila, Duemilanove kompatibel mit Arduino und Raspberry Pi

Passez votre souris pour zoomer Cliquez sur l'image pour zoomer

Arduino Buch 4-Kanal L293D Motortreiber Shield Schrittmotortreiber für Mega 2560 und UNO R3, Diecimila, Duemilanove kompatibel mit Arduino und Raspberry Pi Arduino Kompendium

L293D Motor Driver Shield, 4 Canaux Pilote Moteur Shield, Stepper Motor Driver, Stepper Expansion Board compatible avec Arduino

Name: L293D Motor Driver Shield, 4 Canaux Pilote Moteur Shield, Stepper Motor Driver, Stepper Expansion Board compatible avec Arduino
Brand: AZ-Delivery
SKU: A 7-1
Price: 7.49 EUR
Availability: InStock

AZ-Delivery

Sélectionnez remise de quantité: 1x Set

Variante

Prix:

€7.49

Taxes incluses

Stock:

Plus que 38 en stock

Quantité:

✔️ CONTRÔLE FACILE : Shield AZDelivery L293D avec 2 connecteurs pour servomoteurs 5V avec connexion au timer pour un contrôle fluide. Le blindage du pilote de moteur L293D permet de le brancher facilement sur le contrôleur pour un prototypage efficace

✔️ UTILISATION VERSATILE : Le AZDelivery L293D Motor Driver Shield se connecte à un PCB pour piloter jusqu'à 4 moteurs DC, 2 moteurs pas à pas ou 2 servomoteurs qui peuvent être alimentés jusqu'à 36V

✔️ DOUBLE CONNEXION : 2 connexions pour l'alimentation externe, séparées pour l'alimentation de la logique et du moteur. Il fournit un courant maximal de 600mA par canal

✔️ LARGE COMPATIBILITÉ : ce shield de pilote de moteur à 4 canaux mesure 70 x 55 mm, ce qui le rend idéal pour un large éventail de projets

Téléchargements et liens importants

Datenblatt

Schematics

ROHS Konformitätserklärung AZ-Delivery Vertriebs GmbH

Deutsches eBook mit Einrichtungsanleitung

Le module L293D Stepper Dc Motor Chip de AZDelivery peut facilement contrôler les moteurs à courant continu et les alimentations jusqu'à 36V. Même pour les débutants, cette Shield est particulièrement adaptée. Il existe de nombreuses bibliothèques, instructions et exemples de croquis qui permettent de contrôler facilement la direction ou la vitesse des moteurs.

Utilisations :

Connectez et contrôlez facilement les moteurs à courant continu.
Contrôle de vitesse PWM à 4 voies.
Jusqu'à 4 moteurs DC bidirectionnels avec un contrôle individuel de 8 bits.
Jusqu'à 2 moteurs pas à pas (unipolaires ou bipolaires) avec bobine simple, double ou entrelacée.
Pont en H - 4 canaux fournissant un courant de 0,6 A et une protection par arrêt thermique.
Convient aux débutants grâce aux nombreuses bibliothèques, instructions et exemples de croquis disponibles.

Nous recommandons la bibliothèque Adafruit Motor Shield (AFM), que vous pouvez télécharger depuis l'Arduino-IDE en standard.

Caractéristiques :

Connecteurs étiquetés pour une connexion facile.
Dimensions : 70 x 55 mm.
Avec bouton de réinitialisation.
LED d'état pour indiquer l'alimentation électrique.
Résistances pull-down pour arrêter les moteurs au démarrage.

Bienvenue dans la famille AZDelivery ! Vous trouverez ici des produits de haute qualité pour vos projets avec Raspberry Pi & Co. Nous avons le plaisir de vous proposer une série d'exemples d'applications, des guides d'installation complets, des e-books, des bibliothèques et une assistance personnelle.

AZ-Delivery : Votre expert en microélectronique!
