ESP8266 avec OLED (recherche de faute)

Salut ensemble,

des clients nous annoncent les problèmes avec sans cesse se nos displays OLED ont. Nous avons, certes, notre E-Book pour les displays, certainement, seulement une mise en service est traitée en cela pour Arduino ou Raspberry. Aujourd'hui pour cette raison, je voudrais montrer, comme on vient à des problèmes avec les displays vite à l'objectif.

Nous avons besoin :

• NodeMCU
• OLed Display 0.96"
• OLed Display 1.3"

A la dépense graphique sur OLED, beaucoup de bibliothèques différentes sont au choix :

Puisque cela ici Libary pour ESPs donne nous nous décidons pour cet exemple, installons la bibliothèque et ouvrent le sketch de démonstration livré SSD1306SimpleDemo. Au début du sketch, nous avons à configurer comme toujours la possibilité le sketch pour nos besoins :

En outre, nous voyons l'occupation de Pin prévue après quoi nous branchons notre display. Nous commençons par 1.3" Oled.

Si notre display est rattaché après l'impression et le tableau à notre NodeMCU, nous compilons le sketch et le chargent sur notre ESP.

Nous voyons :

Cette image se montre, si le contrôleur de gestion configuré dans le sketch ne s'assortit pas avec la puce masquée sur le display. Nous nous passons après try&error et changeons sur le soupçon simplement donc la puce définie dans le sketch :

Nous compilons à neuf et chargeons de nouveau en haut le sketch :

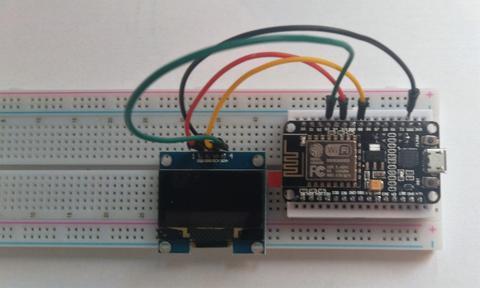

Comme nous voient de manière fonctionnée le display maintenant très, plus loin à 0.96" OLED : Nous joignons par le fil de nouveau après le sketch et l'impression (la prudence : VCC et GND échangent) et voient l'image suivante :

Etonnamment, mais le display fonctionne sans contrôleur de gestion juste définir. Certainement, correspond alors la résolution, ou aussi le placement non, comme nous pouvons reconnaître ici :

Un ne reste problème pas encore que nous ont décrit que font si le display correctement au joint par le fil est et tout de même aucune image n'est indiqué ?

Pour cela il y a encore des possibilités nous le point pour le point veulent exclure :

• Le display est joint par le fil faussement
• Le display est joint par le fil correctement, Pins avec les câbles de jumper ont un problème de contact.
• Pins utilisés ne soutiennent aucun I2C -> cf. Pinout pour le contrôleur de microgestion respectif
• I2C utilisés dans le sketch l'adresse est faux -> avec i2cScan finir de lire

• Le display est défectueux -> mettez-vous avec nos Support dans le contact, nous livrons le dédommagement.

J'espère avec cela avoir recouvert les plus grands problèmes de nos clients et souhaite à tous les Maker là au dehors le joyeux bricolent :)
