Simple sonar sur TFT

Salut Community,

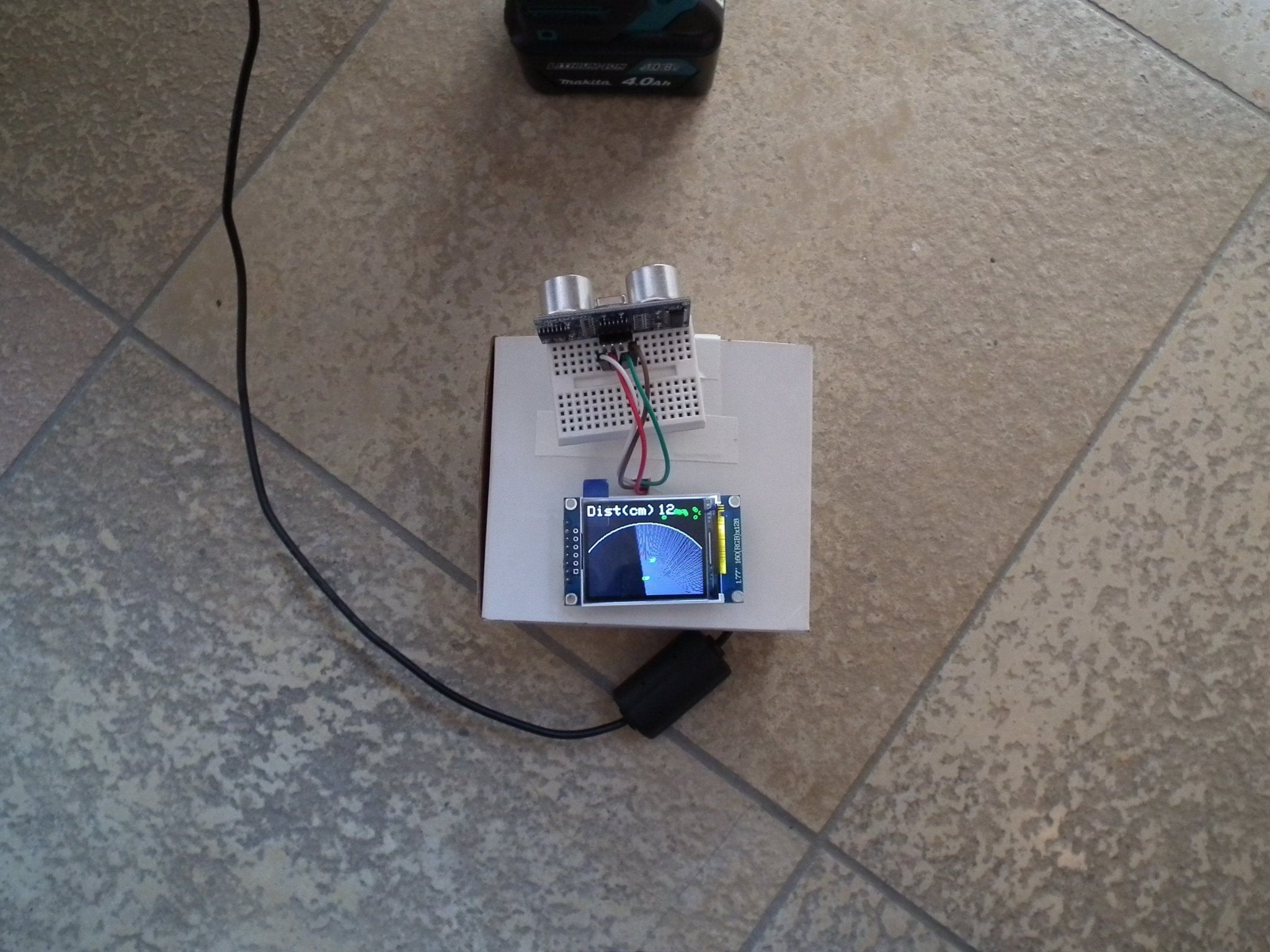

aujourd'hui, je voudrais montrer brièvement un sonar primitif avec la représentation sur un display TFT. La mise en oeuvre est tenue intentionellement simple et sans correction d'angle. Cet exemple d'application doit démontrer comme on peut réaliser en peu de temps un projet optiquement très impressionnant avec peu de matériel. Dans notre exemple SR04 "scanne" de manière montée un domaine de 180 ° sur SG90 Servo et nous donnons, Hinternisse reconnus distribuent à effet sur notre 1.77" display TFT.

Liste:

1x Alimentation en courant (par exemple, Kit MB102 Breadboard)
1x Servo SG90 avec des parties de montage
1x Display TFT 1.77"
1x HC-SR04
1x Nano V3

Le Pinbelegung :

Sketch :

//Servo #include <Servo.h>  Servo servo; //HC-SR04
int interval = 0; double distance = 0; //Prepare the TFT #include <TFT.h>  //Arduino TFT library (la manière de place) #include <SPI.h>//Display Pins à Nano   #define cs   10   #define dc   9   #define rst  8//Instance pour TFT   TFT TFTscreen = TFT(cs, dc, rst);//char Array   char rc_Printout [4]; void setup() {servo.attach(6);  //D6 à Nano   pinMode( 2, SORTIE );   pinMode( 3, ENTREE );   Serial.begin(9600); TFTscreen.begin(); TFTscreen.background (0, 0, 0);} void loop()  {   int r_beam = 100; //D6 TFTscreen.stroke (255, 255, 255); TFTscreen.circle (80,128, r_beam 2); TFTscreen.setTextSize (2); TFTscreen.text ("Dist (cm)", 0, 0); //à droite tournent
for (int i=0;i<180;i=i 1) {servo.write(i); measure_dist ();Serial.print(i);Serial.print("\n");   delay(20);   int r = distance*2;Chaîne r_Printout = Chaîne(r / 2); TFTscreen.stroke (0, 0, 0); TFTscreen.setTextSize (2); TFTscreen.text (rc_Printout, 100, 0); r_Printout.toCharArray(rc_Printout, 4); TFTscreen.stroke (255, 255, 255); TFTscreen.setTextSize (2); TFTscreen.text (rc_Printout, 100, 0); TFTscreen.stroke (70, 70, 70); TFTscreen.line (80,128,80 r_beam*cos((360-i) *3.14/180), 128 r_beam*sin((360-i) *3.14/180)); TFTscreen.stroke (0, 255, 0); TFTscreen.circle (80 r*cos((360-i) *3.14/180), 128 r*sin((360-i) *3.14/180), 2);} TFTscreen.background (0, 0, 0); TFTscreen.stroke (255, 255, 255); TFTscreen.circle (80,128, r_beam 2); TFTscreen.setTextSize (2); TFTscreen.text ("Dist (cm)", 0, 0); //à gauche tournent
for (int i=180;i>0;i=i-1) {servo.write(i); measure_dist ();Serial.print(i);Serial.print("\n");   delay(20);   int r = distance*2;Chaîne r_Printout = Chaîne(r / 2); TFTscreen.stroke (0, 0, 0); TFTscreen.setTextSize (2); TFTscreen.text (rc_Printout, 100, 0); r_Printout.toCharArray(rc_Printout, 4); TFTscreen.stroke (255, 255, 255); TFTscreen.setTextSize (2); TFTscreen.text (rc_Printout, 100, 0); TFTscreen.stroke (70, 70, 70); TFTscreen.line (80,128,80 r_beam*cos((360-i) *3.14/180), 128 r_beam*sin((360-i) *3.14/180)); TFTscreen.stroke (0, 255, 0); TFTscreen.circle (80 r*cos((360-i) *3.14/180), 128 r*sin((360-i) *3.14/180), 2);} TFTscreen.background (0, 0, 0);} void measure_dist () {Serial.read();   //Trig SR04   digitalWrite( 2, HIGH );   delayMicroseconds( 100 );   digitalWrite( 2, LOW );   //Echo SR04 interval =pulseIn( 3, HIGH ); distance = interval * 0.017;//cm    Serial.print(interval, DEC );   Serial.print( "\t" );   Serial.print(distance, 1);Serial.print( "\n" ); }
