Descripción

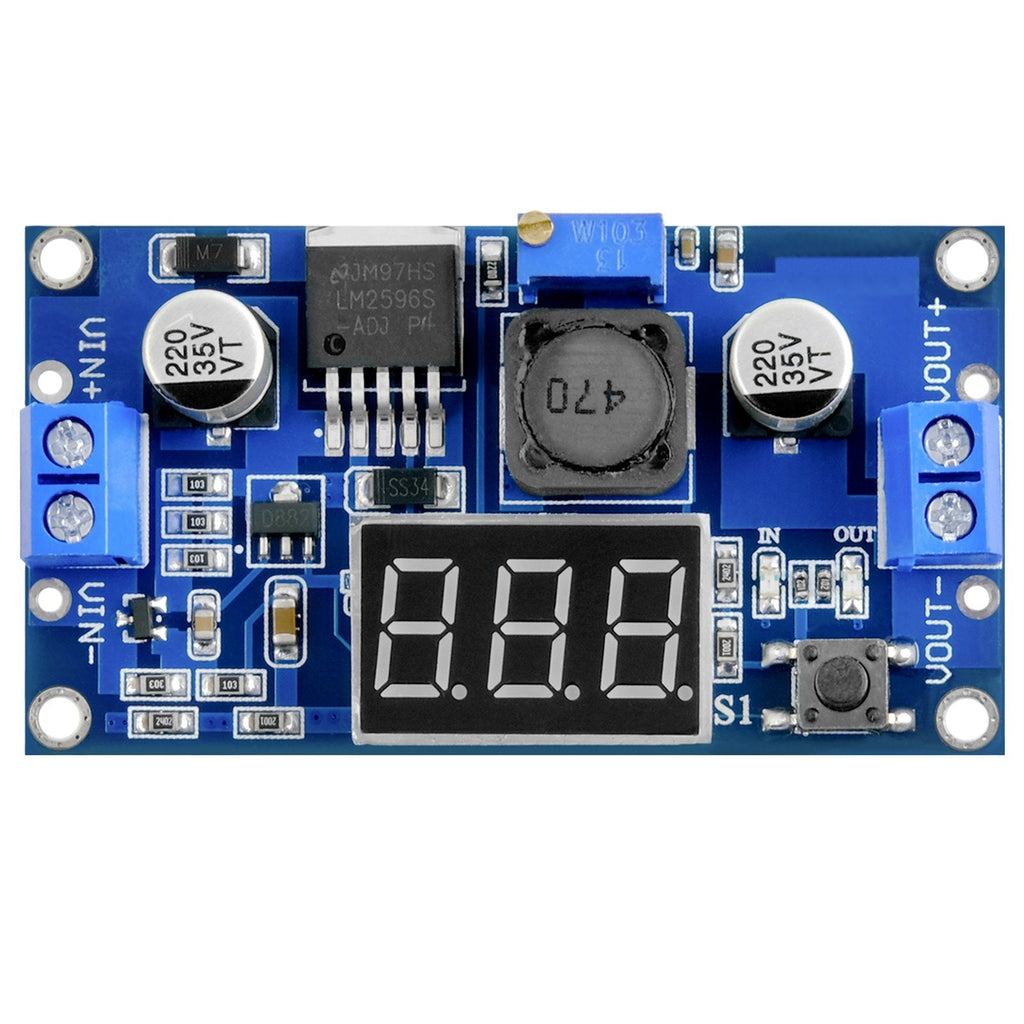

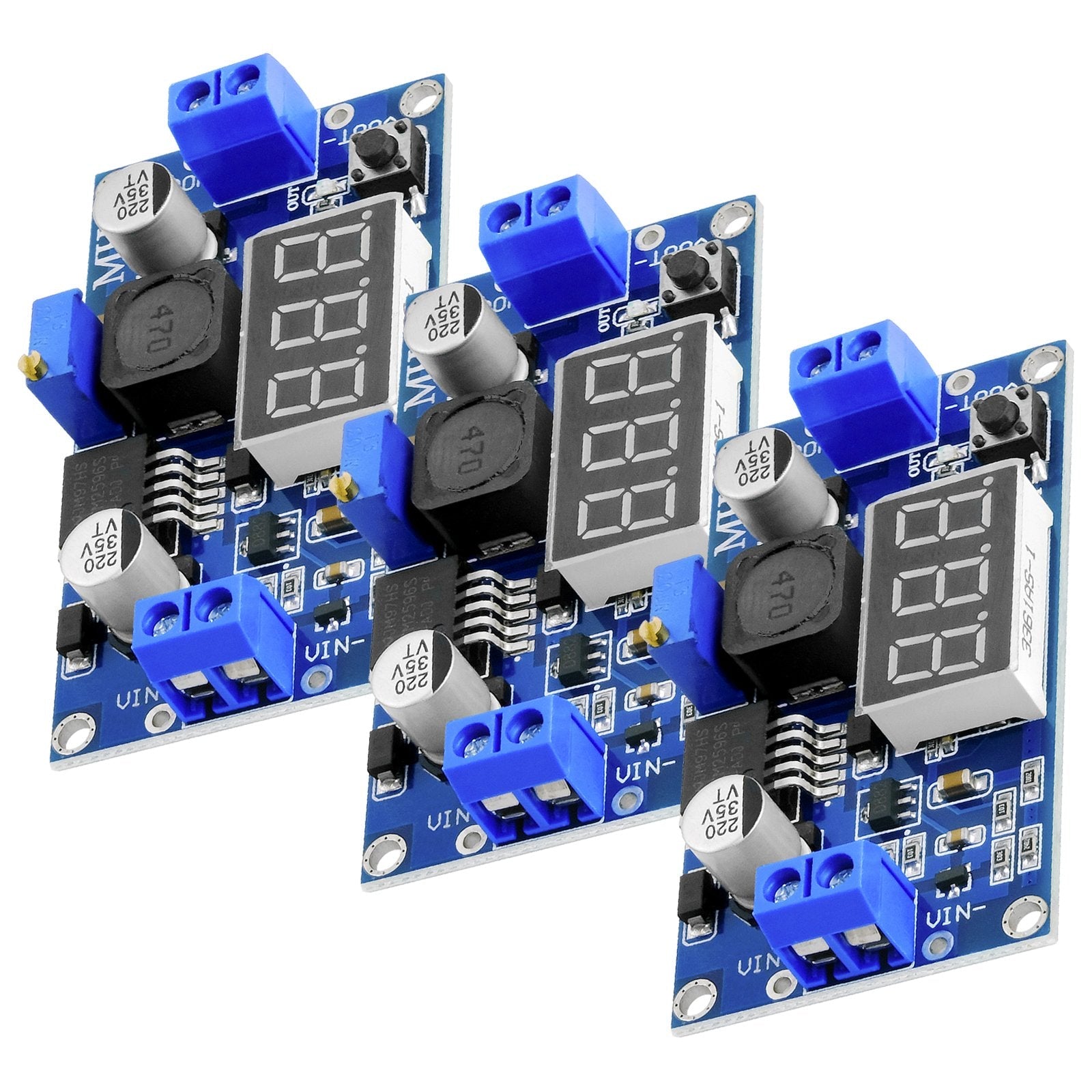

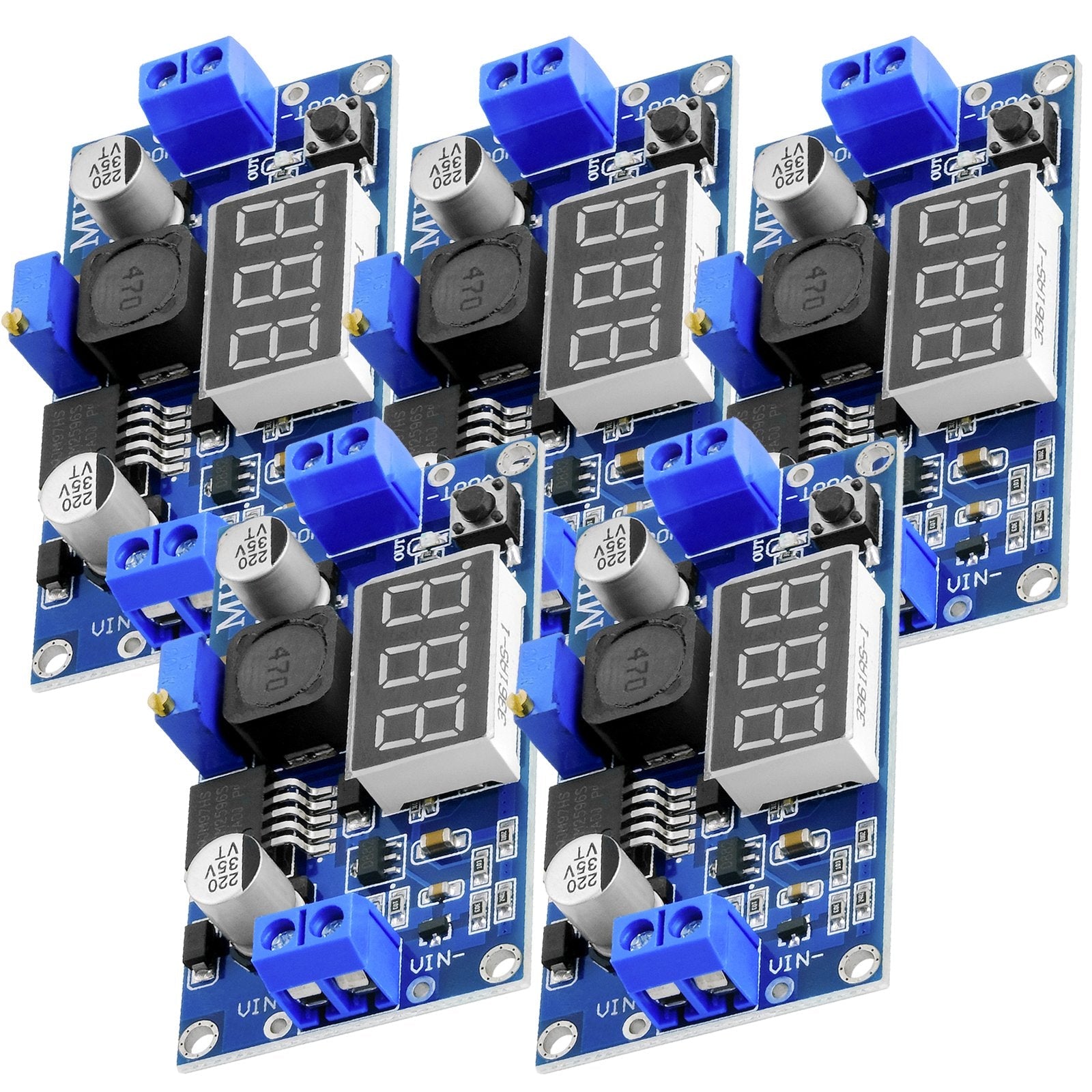

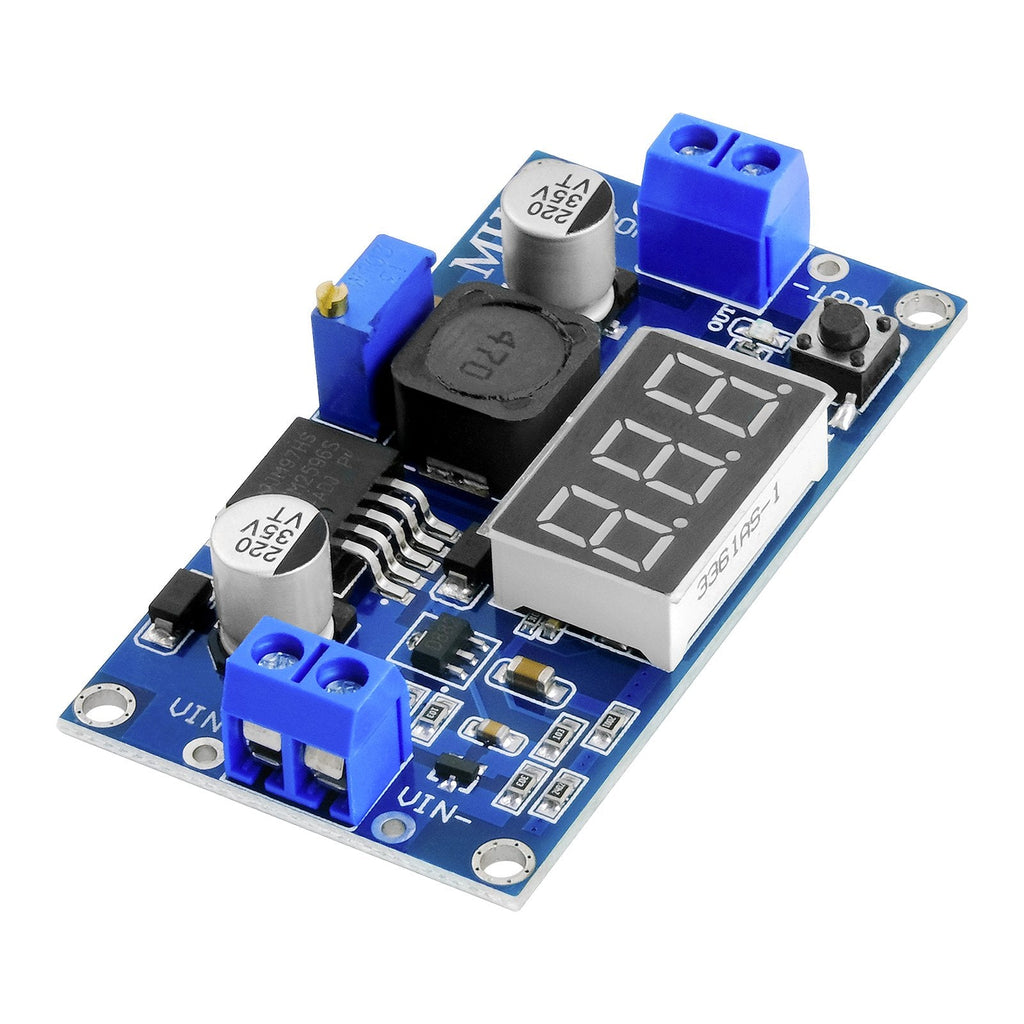

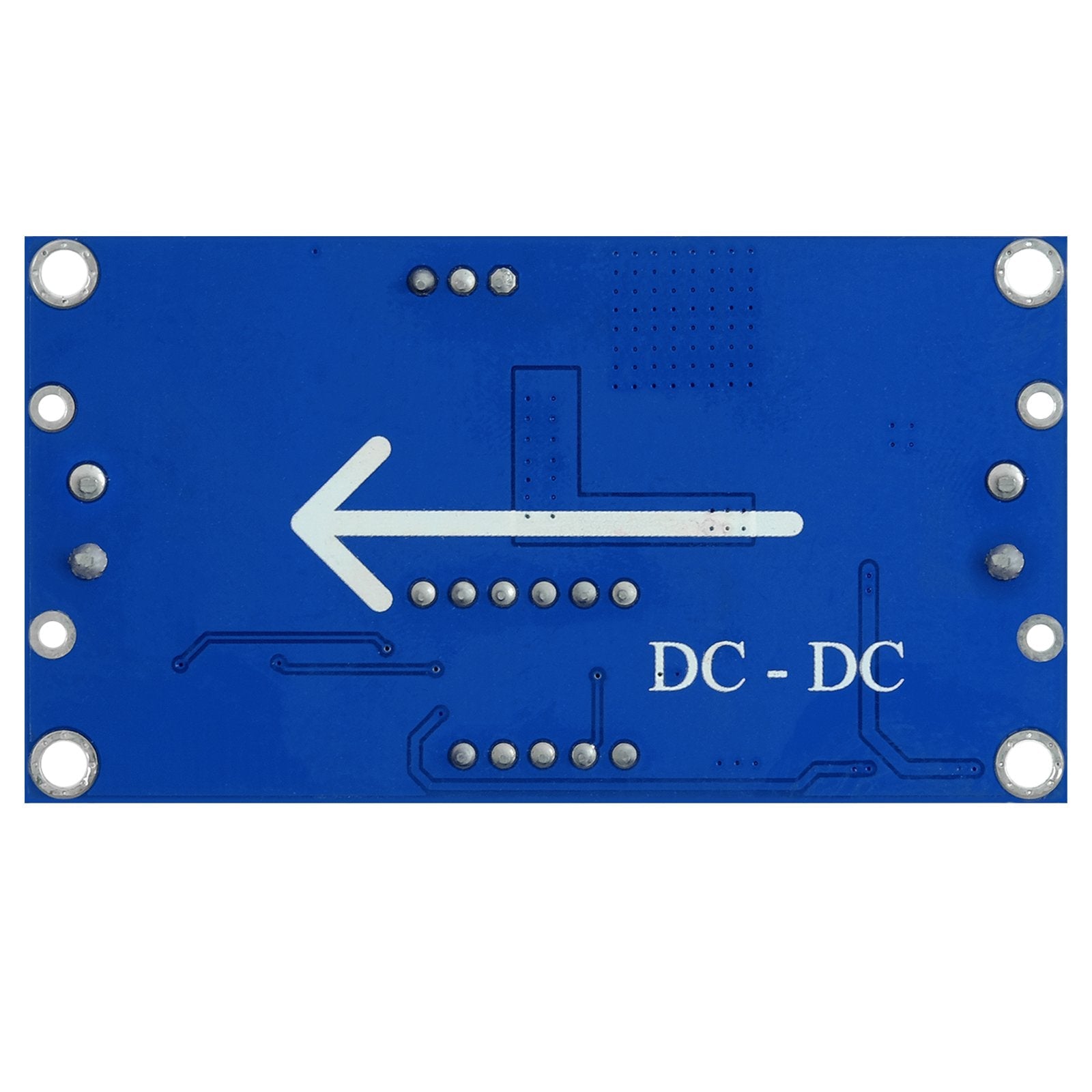

LM2596S Buck convertidor con 3 dígitos Muestra STEP-DOWN DC-DC Converter 4-40V a 3.3-24V
El Módulo LM2596S AZDelivery se caracteriza por tener el voltímetro integrado y su correspondiente pantalla.
La pantalla de 7 segmentos permite visualizar tanto el voltaje de entrada como el de salida.
Esto permite que no se requiera de un voltímetro externo y se ahorra tiempo de manipulación.
Dos LEDs separados indican cuál de los dos voltajes se muestra actualmente en la pantalla. Estos están etiquetados como IN y OUT.
Cuando el LED IN está encendido, la pantalla muestra el voltaje de entrada.
Si el LED OUT está encendido, la pantalla muestra el voltaje de salida.
Con el botón junto a los LEDs tiene la posibilidad de cambiar entre IN y OUT.
La pantalla es útil para controlar el voltaje de salida. Mientras ajusta el voltaje con el trimmer, puede visualizar los cambios en la pantalla.
Por lo tanto, un ajuste muy preciso es posible sin la necesidad de un dispositivo de medición externo.
Para un funcionamiento seguro sólo se requiere una diferencia de voltaje de 1,5V entre el voltaje de entrada y el de salida.
✔️️ Voltaje de entrada: 4-40V.
✔️️ Voltaje de salida: 3,3-24V.
✔️️ Corriente de salida: 2A constante, con enfriamiento adicional 3A.
✔️️ Precisión del medidor de voltaje: +-1%.
✔️️ Dimensiones: 66x36x13mm.
✔️️ Peso: 22g.
¡Bienvenido a la familia AZDelivery! Aquí encontrará productos de alta calidad para sus proyectos con Raspberry Pi.
Nos complace ofrecerle una serie de ejemplos de aplicación, guías completas de instalación, E-Books, bibliotecas y asistencia personalizada.
AZDelivery: ¡Su Experto en Microelectrónica!
