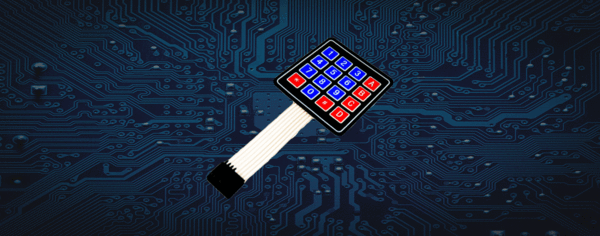

Presentado hoy: Teclado 4x4

Hoy, nos gustaría mostrar cómo Teclado AZ-Delivery más fácil de ejecutar en un Arduino. En nuestro ejemplo, las claves se emiten a través del monitor serie. Mediante el uso de Mark Stanley's Libary, el uso es particularmente fácil y el ejemplo en el monitor serie es particularmente útil, ya que se puede transferir no sólo en serie al PC, sino también a nuestro HC-05 Módulos o GSM Shields. El teclado es bastante simple desde la función, cada tecla corresponde a un interruptor.

Así es como filmamos nuestro teclado:

el código es relativamente auto-clarificador:

/* @file CustomKeypad.pde
|| @version 1.0
|| @author Alexander Brevig
|| @contact alexanderbrevig@gmail.com
||
|| @description
|| Muestra cómo cambiar el tamaño del teclado y los valores de clave.
|| Modificado para el teclado AZ-Delivery por MN
|| #
*/
#include <Teclado.H>

Const Byte Filas = 4; cuatro filas
Const Byte Cols = 4; cuatro columnas
definir los címbols en los botones de los teclados
Char hexaKeys[Filas][Cols] = {   {'1','2','3','A'},   {'4','5','6','B'},   {'7','8','9','C'},   {'*','0','#','D'}
};
Byte rowPins[Filas] = {11, 10, 9, 8}; conectar a los pines de fila del teclado
Byte colPins[Cols] = {7, 6, 3, 2}; conectar a los pines de columna del teclado

inicializar una instancia de la clase NewKeypad
Teclado customKeypad = Teclado( makeKeymap(hexaKeys), rowPins, colPins, Filas, Cols);

Vacío Configuración(){   Serial.Comenzar(9600);
}    Vacío Bucle(){   Char customKey = customKeypad.getKey();      Si (customKey){     Serial.println(customKey);   }
}

El teclado se puede encontrar aquí: Teclado 4x4

El microcontrolador adecuado: Microcontrolador, compatible con Arduino Uno R3
