Beschreibung
Die RS485 Schnittstelle wird in vielen Applikationen in der Industrie- und Heimautomation (z.B. MODBUS), Beleuchtungssteuerung (DMX), Videoüberwachung (Pelco D) uvm. eingesetzt. Auch für den Arduino gibt es schon einige RS485 Erweiterungen. Leider sind diese für den professionellen Einsatz meist ungeeignet, da eine galvanische Trennung zwischen dem Arduino und dem RS485 Bus fehlt. Dadurch kann es zu Fehlfunktionen oder zur Beschädigung des Arduino kommen.

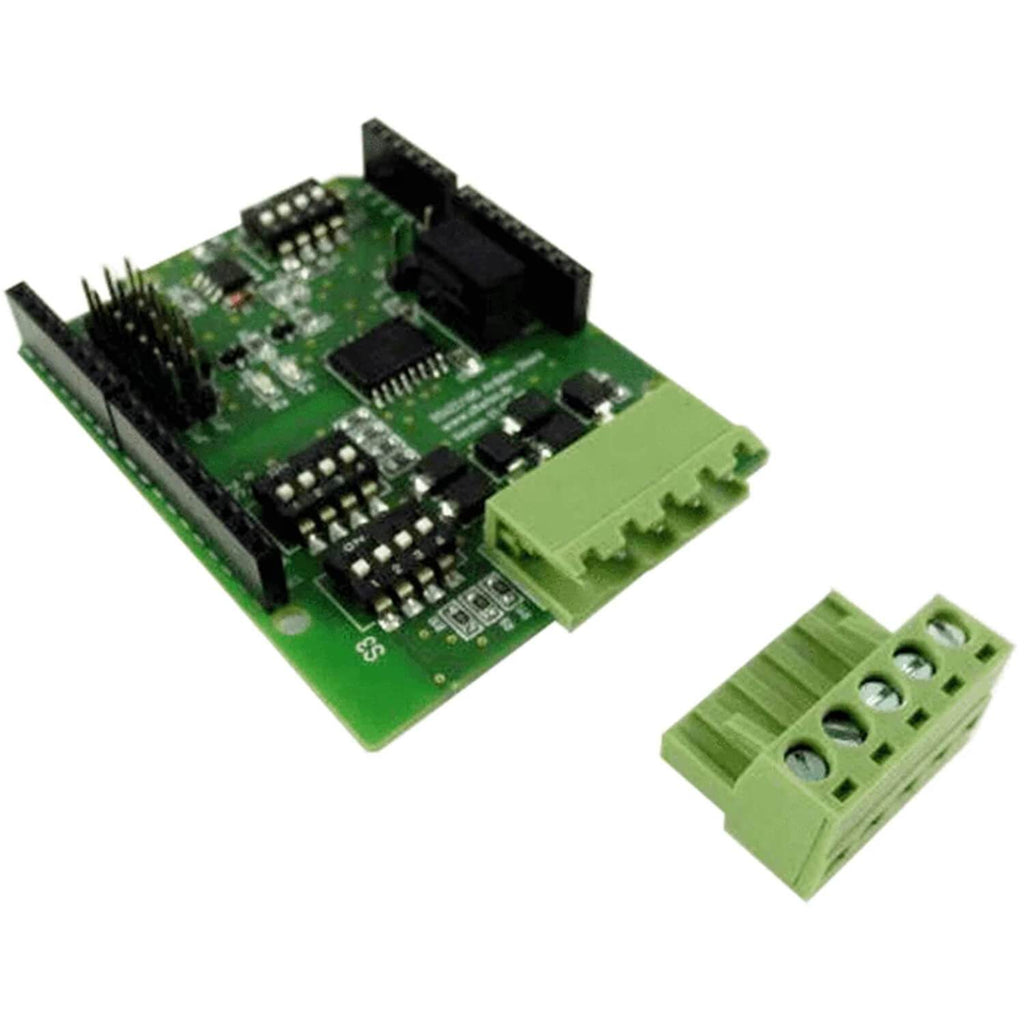

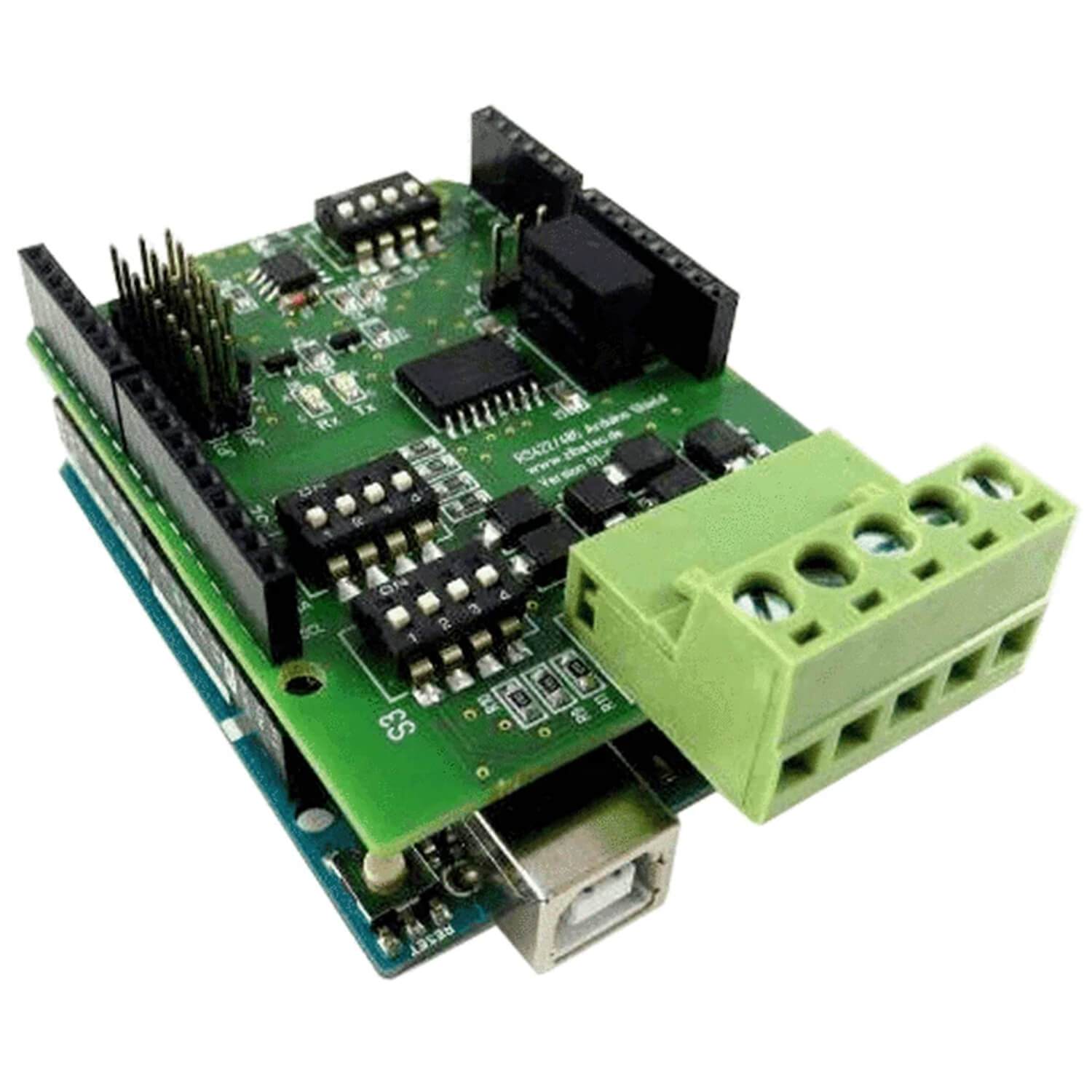

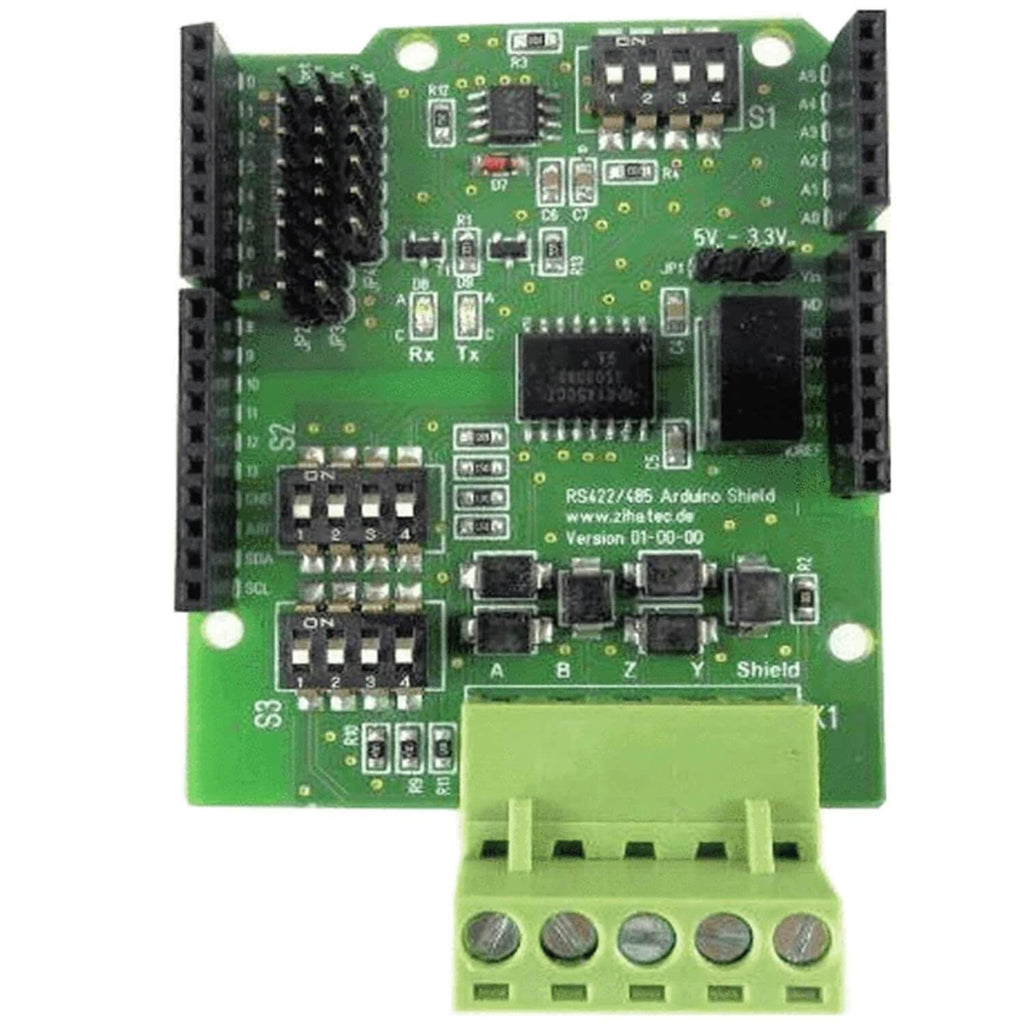

Unser Shield hat diese Nachteile nicht und kommt mit folgenden Funktionen:
- RS485 Modus (halbduplex)
- RS422 Modus (Vollduplex)
- galvanische Trennung zwischen Arduino und angeschlossenem RS485 Bus
- TX-Pin kann aus den Pins 0-5 frei via Jumper gewählt werden
- RX-Pin kann aus den Pins 0-5 frei via Jumper gewählt werden
- einstellbare automatische Sendereinschaltung im RS485 Modus
- einstellbare Steuerung der Sendereinschaltung über Pin 6 oder 7
- zuschaltbare Pull-Up, Pull-Down und Abschlusswiderstände
- RX und TX LEDs zur Anzeige der Aktivität der UART
- Anschluss des Busses über steckbare Schraubklemme
- diverse Einstellmöglichkeiten über DIP-Schalter
- stackable Header
