Beschreibung
Abgesehen von der starken CPU ist dieser kleine Mikrocontroller auch in vielen anderen Funktionen hervorragend und mit dem Seeeduino Xiao vergleichbar und kompatibel. Er hat 14 PINs, die für 11 analoge PINs, 11 digitale PINs, 1 I2C-Schnittstelle, 1 UART-Schnittstelle und 1 SPI-Schnittstelle verwendet werden können.
Merkmale:

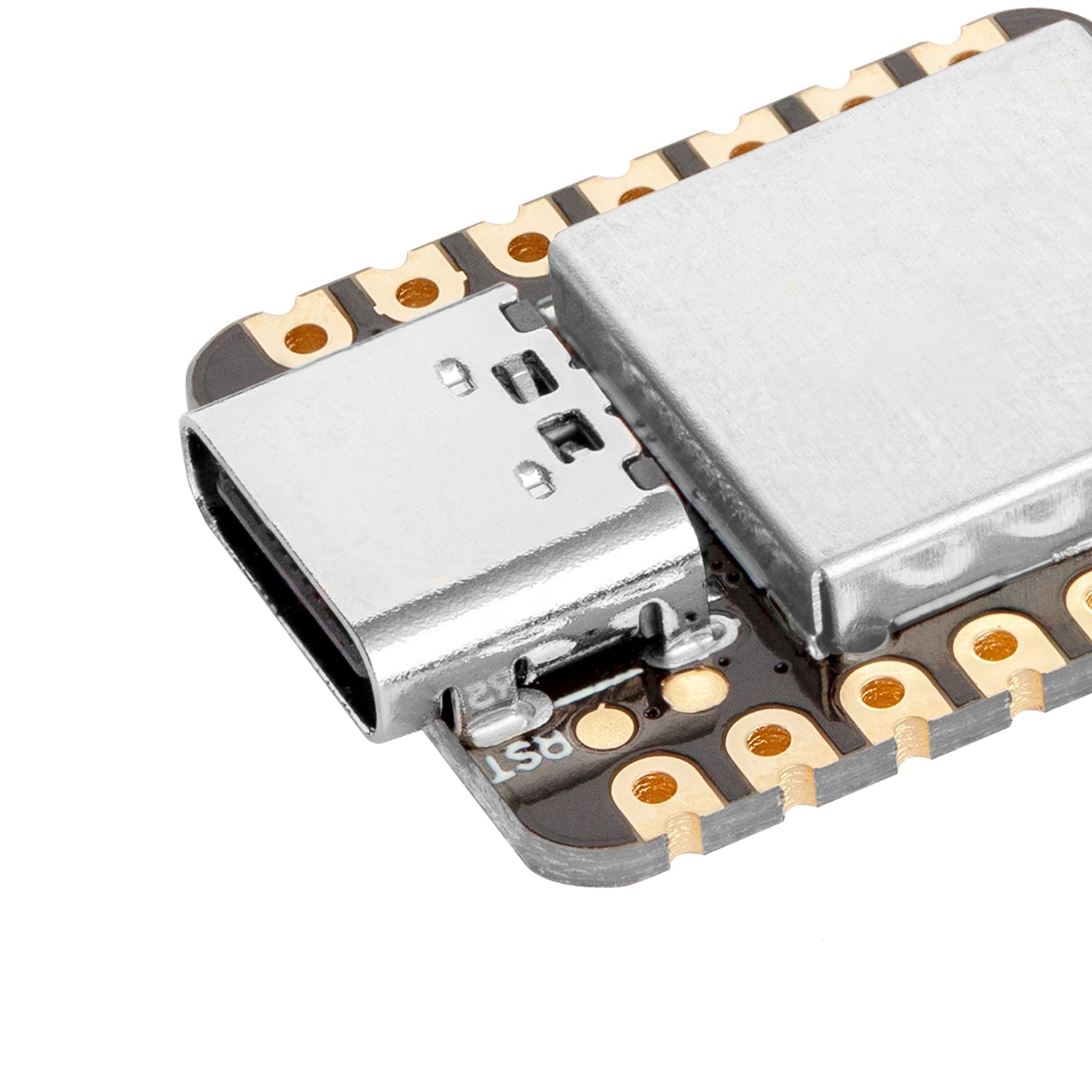

- Unser Mikrocontroller ist mit einer USB-Typ-C-Schnittstelle ausgestattet, über die der Controller mit Strom versorgt und programmiert werden kann.

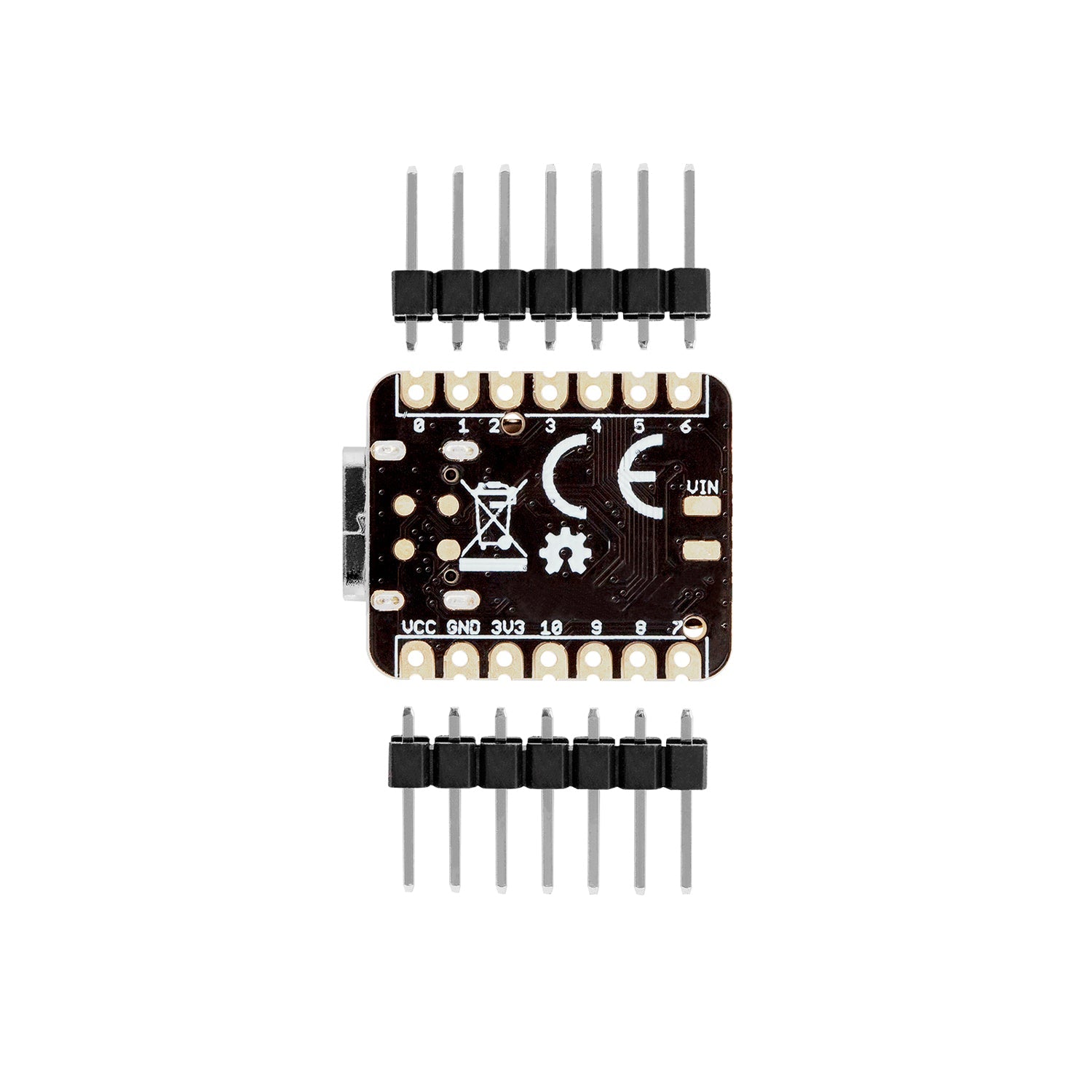

- Auf der Rückseite befinden sich zusätzlich nützliche Pads zur Stromversorgung.
- Das Modul ist auch mit einer Power-LED und einer programmierbaren LED bestückt.
Technische Details:
| CPU: | ARM Cortex-M0+ CPU (SAMD21G18) mit bis zu 48MHz |
| Speicher: | 256KB Flash, 32KB SRAM |
| E/A-PINs: | 14 PINs, 11 analoge PINs, 11 digitale PINs, 1 DAC-Ausgangspin |
| Schnittstelle: | 1 I2C-Schnittstelle, 1 UART-Schnittstelle, 1 SPI-Schnittstelle |
| Stromversorgung: | USB Typ-C Schnittstelle |
| LEDs: | 1 Benutzer-LED, 1 Power-LED, zwei LEDs für die serielle Schnittstelle zum Herunterladen |
| Power Pads: | Für die Stromversorgung |
| Software-Kompatibilität: | Kompatibel mit Arduino IDE |
| Abmessungen: | 20x17,5x3,5 mm |
Nützliche Elemente:
Bei diesem minimalistischen Controller kompatibel mit Seeeduino Xiao handelt es sich um eine Neuentwicklung, die Ideal für Rapid Prototyping geeignet ist. Dank der integrierten USB-Client Funktion kann der Controller Tastatureingaben senden und eignet sich somit als Ersatz für den Digispark.
Neue Herangehensweise
Normalerweise verwendet eine Entwicklungsplatine dieser Größe den inneren Quarzoszillator des Chips zur Zeitfixierung. Um die Uhr genauer zu machen, liegt bei diesem Mikrocontroller zusätzlich 32,768 KHz an, um die Uhr stabiler zu machen.
