Max9814 Mikrofon

Einsparung €9.98

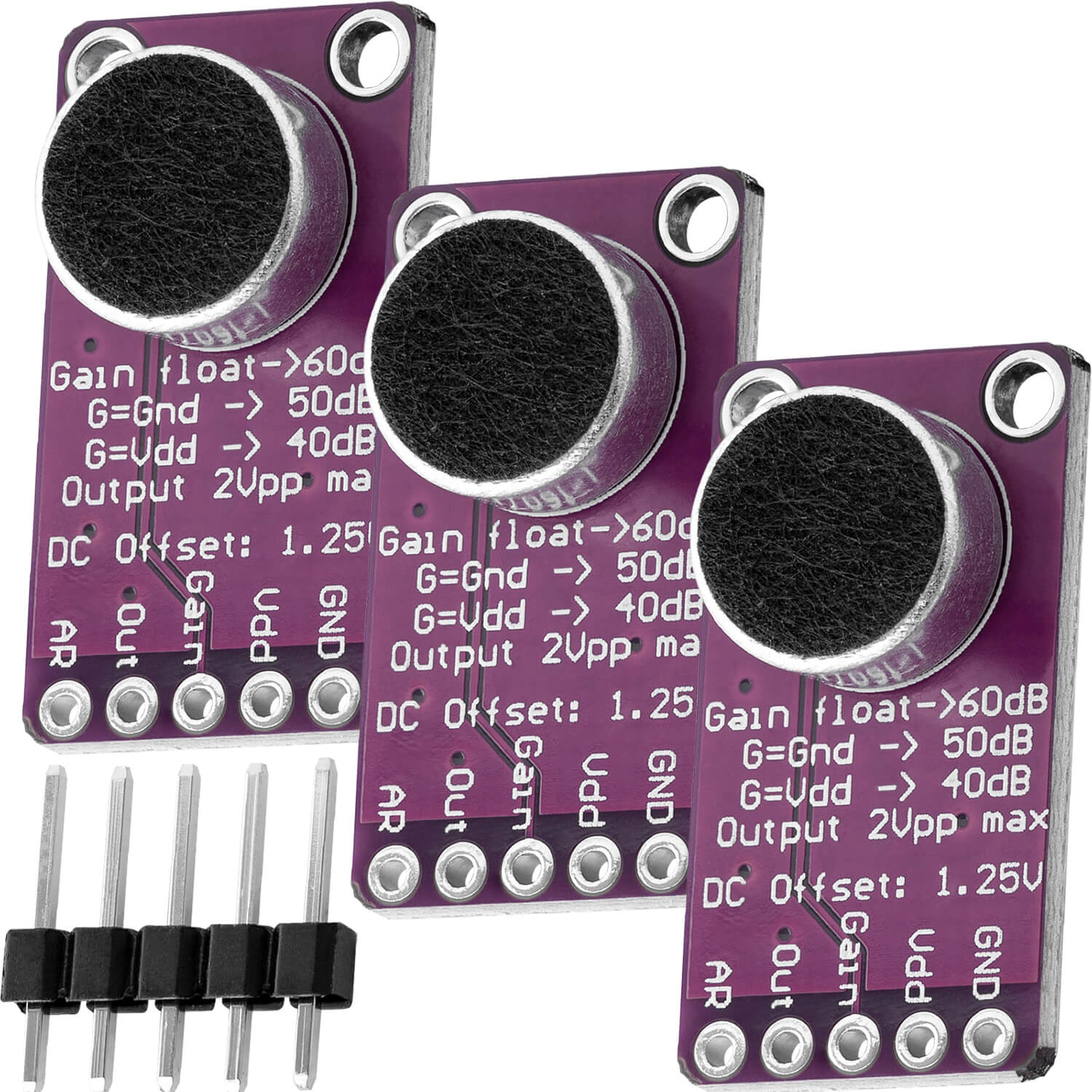

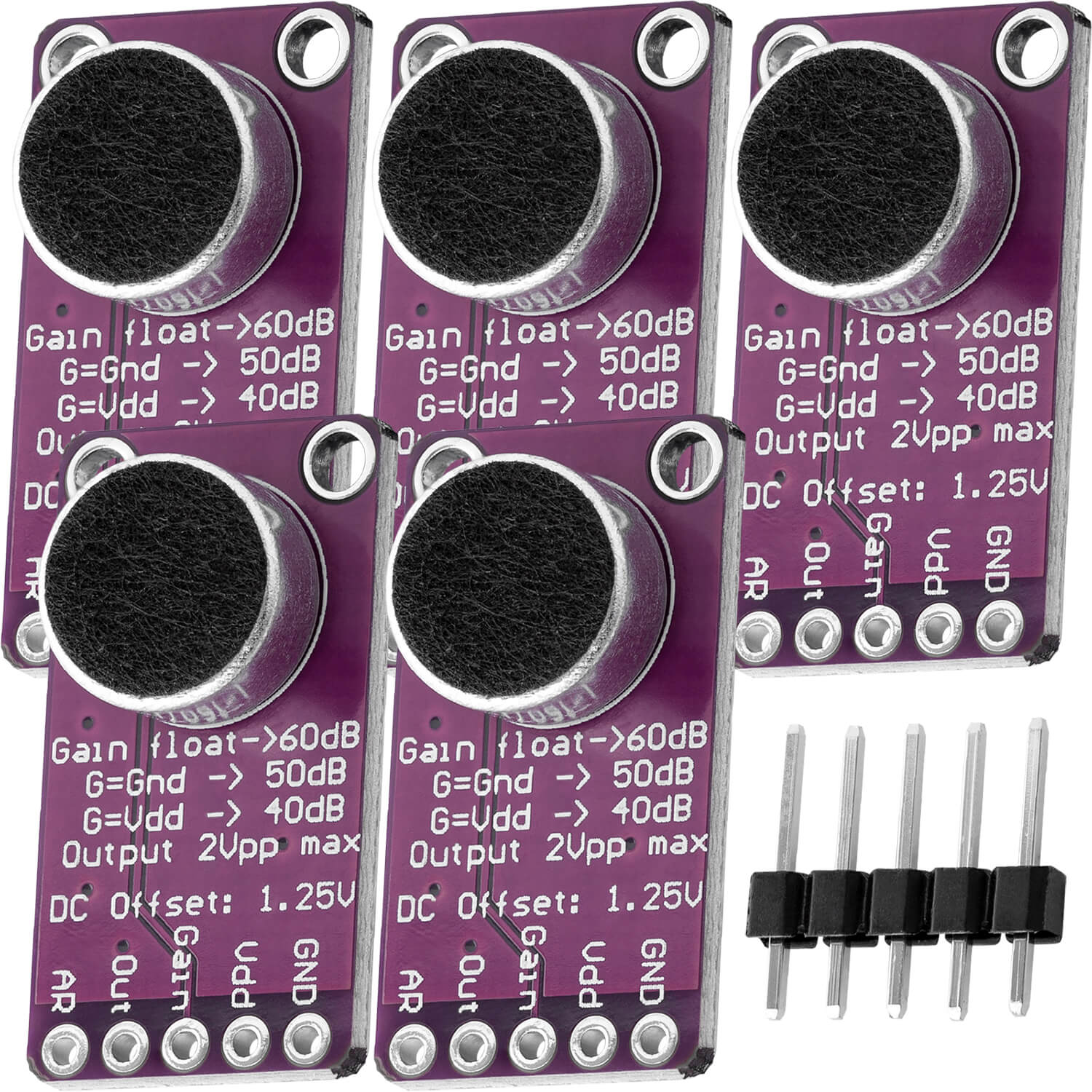

Mengenrabatt auswählen: 1x Set
Preis:
Sonderpreis€6.49 Normalpreis€16.47

inkl. MwSt.

Lagerbestand:
Verfügbar (83 Stück), versandbereit

✅ Der MAX9814 ist ein hochwertiger Mikrofonverstärker ist mit automatischer Verstärkungsregelung (AGC) und rauscharmer Mikrofon-Vorspannung.
✅ Das MAX9814 Modul hat drei Verstärkereinstellungen (40dB, 50dB, 60dB).
✅ Interne rauscharme Mikrofonvorspannung 1,25V, 2Vpp
✅ Spannungsversorgung: 2,7V bis 5,5V

Important downloads and links

Beschreibung

Unser AZDelivery MAX9814 Mikrofon ist ein hochwertiger Mikrofonverstärker mit automatischer Verstärkungsregelung (AGC) und rauscharme Mikrofonvorspannung.

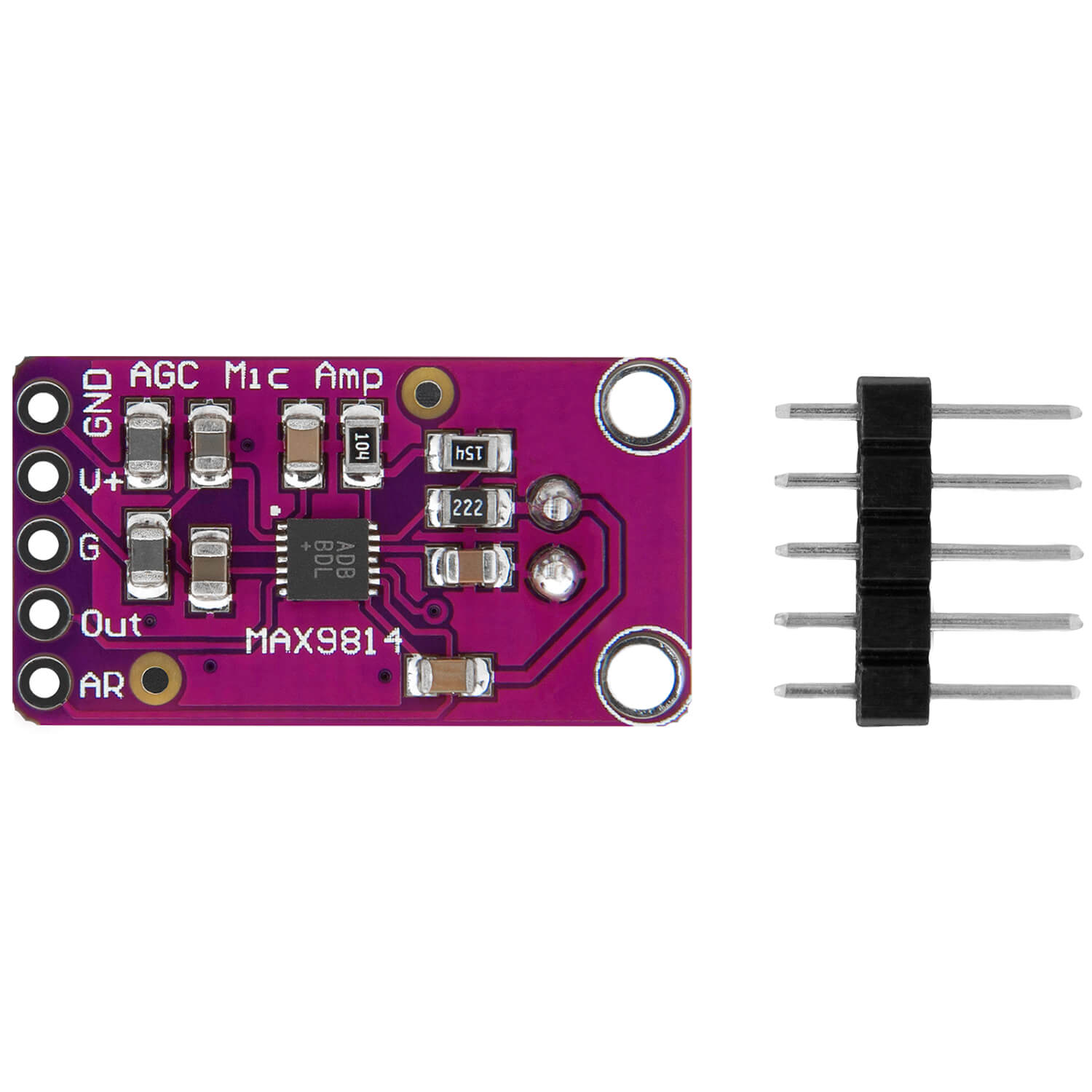

Das Gerät enthält eine rauscharme Vorverstärker, einen Verstärker mit variabler Verstärkung (VGA), einen Ausgangsverstärker, ein Mikrofon Vorspannungsschaltung, einen Spannungsgenerator und einer AGC-Steuerschaltung. Der rauscharme Vorverstärker hat eine feste Verstärkung von 12dB, während die VGA-Verstärkung stellt sich automatisch von -20dB bis 0dB ein.


Der Ausgangsverstärker bietet wählbare Gewinne von 8dB, 18dB und 28dB.

Ohne Kompression ist die Kaskadierung der Verstärkern ergibt sich eine Gesamtverstärkung von 40dB, 50dB oder 60dB.

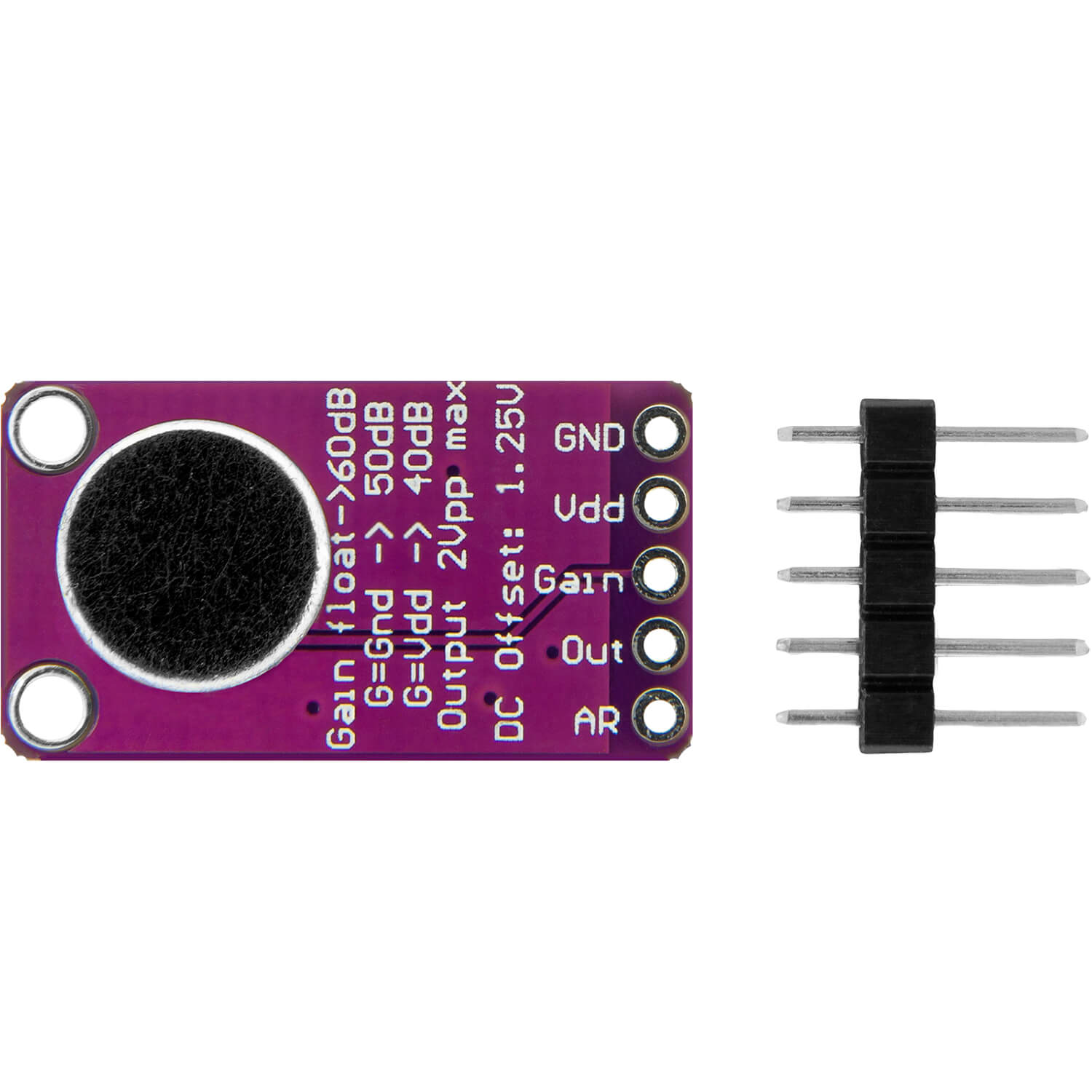

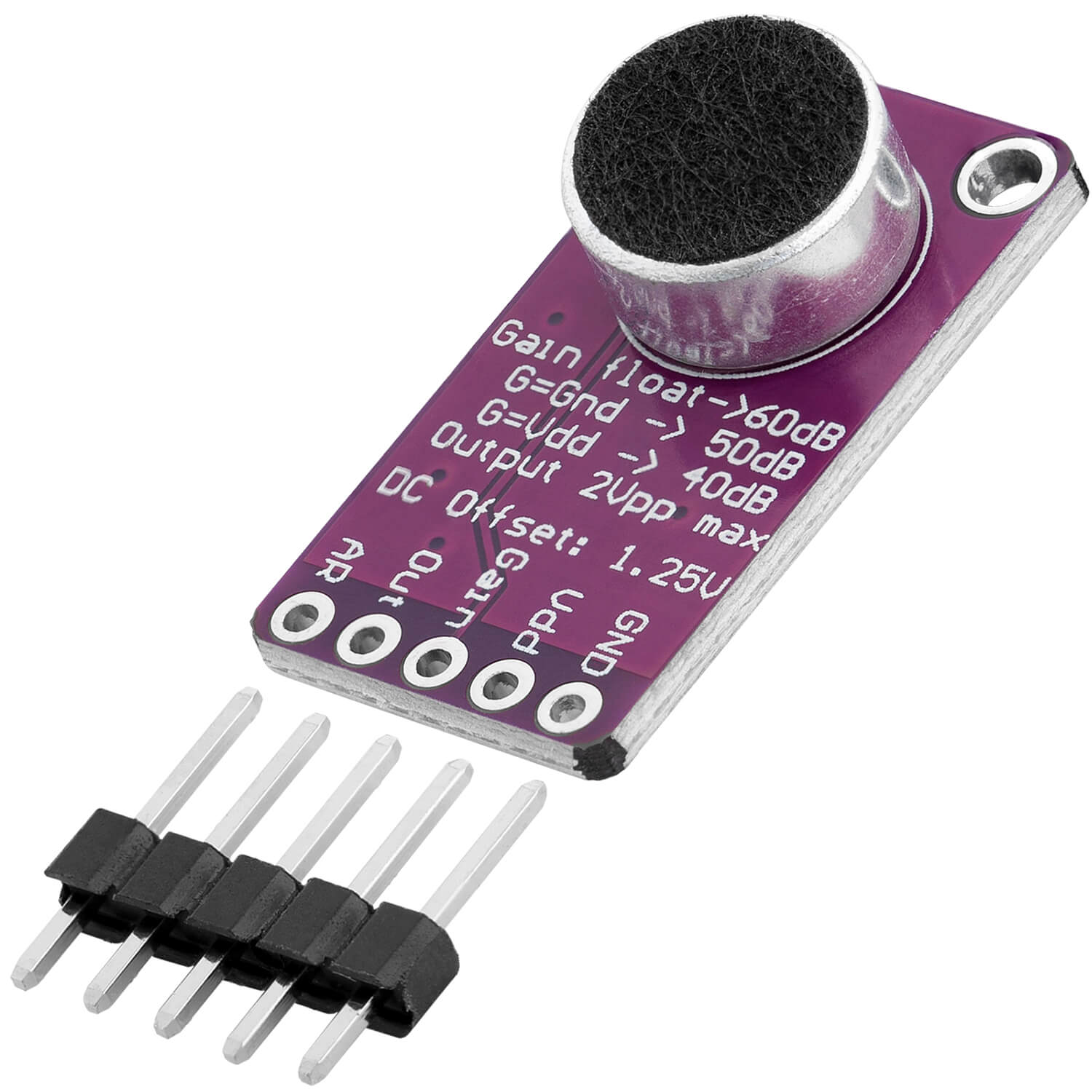

Die Verstärkung des Ausgangsverstärkers kann eingestellt werden, indem der Gain-Anschluss mit GND (50dB) oder VCC (40dB) verbunden oder frei gelassen wird (60dB).

Empfehlung: den MAX9814 leise starten


In ähnlicher Weise kann das Anstell-/Freigabeverhältnis mit dem AR-Anschluss geändert werden. Grundeinstellung (nicht angeschlossen) 1:4000, AR zu VCC 1:2000, AR zu GND 1:500.

Empfehlung: Grundeinstellung beibehalten (Standard), nicht anschließen (NC).


Größe des Breakout-Boards: 26mm x 14mm x 10mm / 1" x 0,6" x 0,4"
