Beschreibung

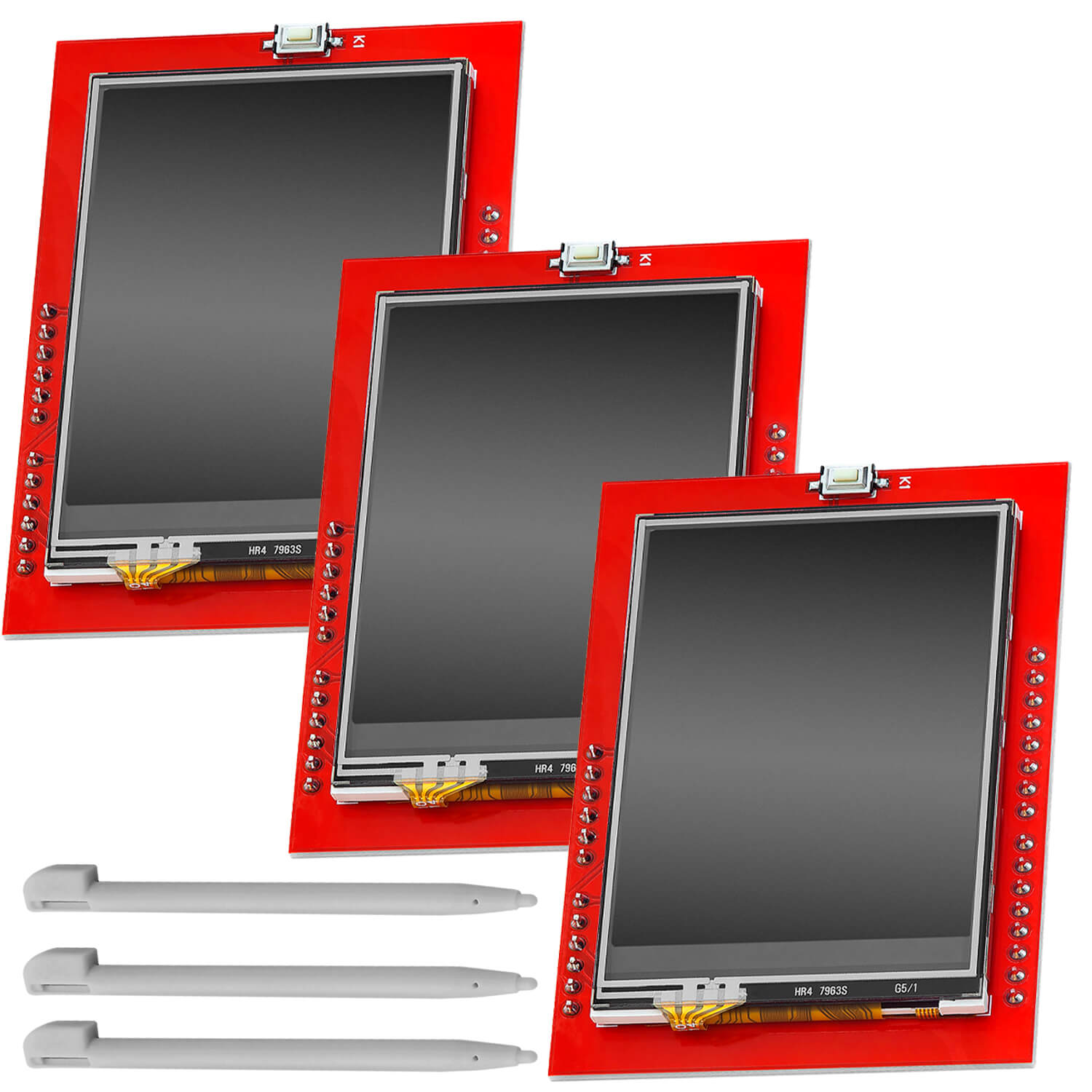

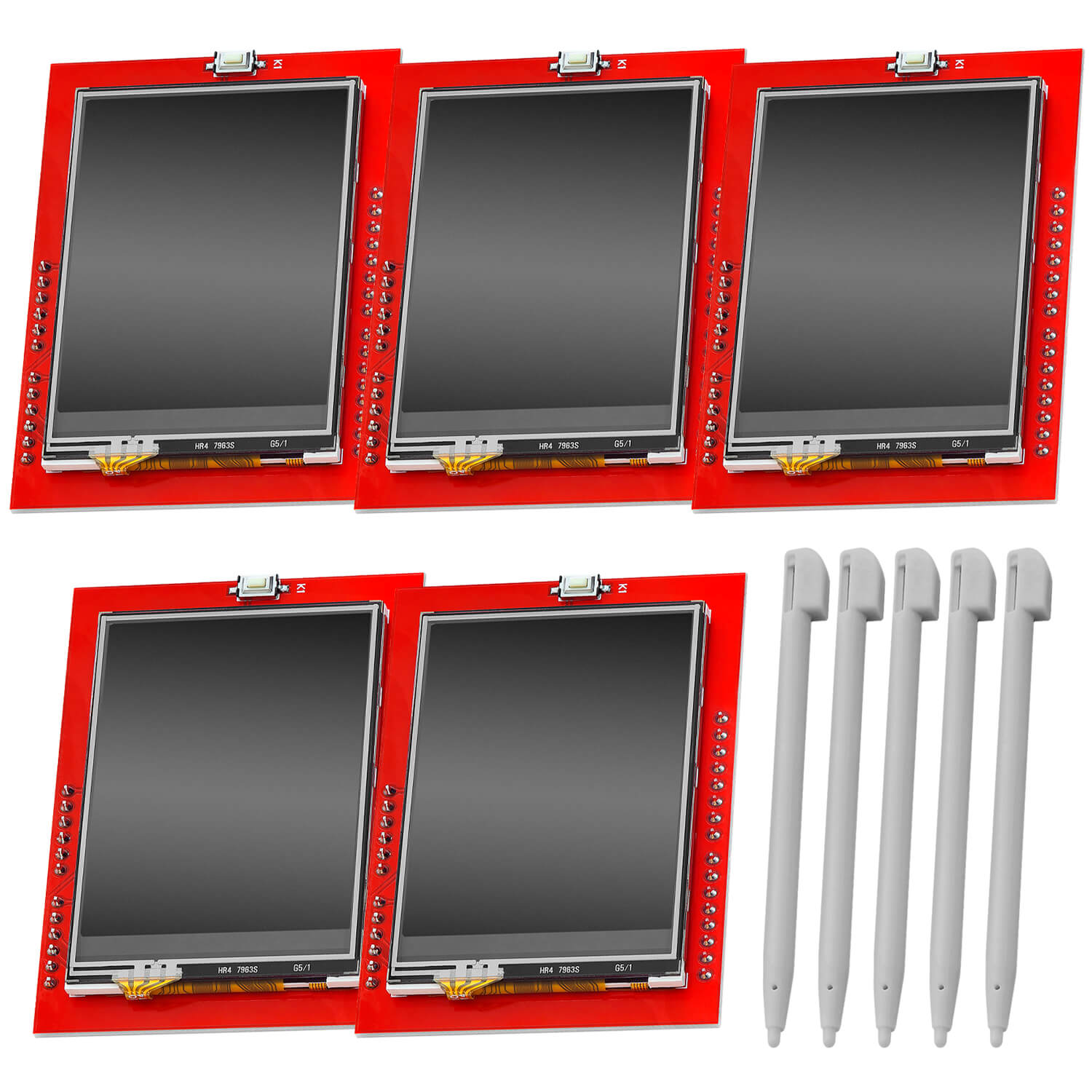

2.4 Zoll SPI TFT Display
Dieses 2.4 Zoll SPI TFT Display verfügt über eine helle 4 weiße LED-Hintergrundbeleuchtung und eine hohe Auflösung von 240x320 Pixeln zur klaren Darstellung von Text, Grafiken und Bildern. Das TFT-Display Modul ermöglicht 262.000 bunte verschiedene Schattierungen, die sich ideal für die Anzeige von Grafiken eignen. Der beliebte TFT-Controller SPFD5408 kann dank vieler frei zugänglicher Bibliotheken von einer Vielzahl von Geräten über SPI angesteuert werden.
Spezifikationen:
- Größe: 71*52*7mm
- 2.4 Diagonales LCD-TFT-Display
- Bordeigene 3,3 V (300mA LDO-Regler)
- 5 V-kompatibel, Verwendung mit 3,3 V- oder 5 V-Logik
- Der Treiberchip für den LCD-Bildschirm ist ILI9341 und für den Touchscreen XPT2046
- Verwendungsart: Das TFT Shield verwendet die digitalen Pins 5-13 sowie die analog Pins 0-3 des UNOs, je nachdem, ob der Touchscreen und/oder die SD-Karte verwendet werden.

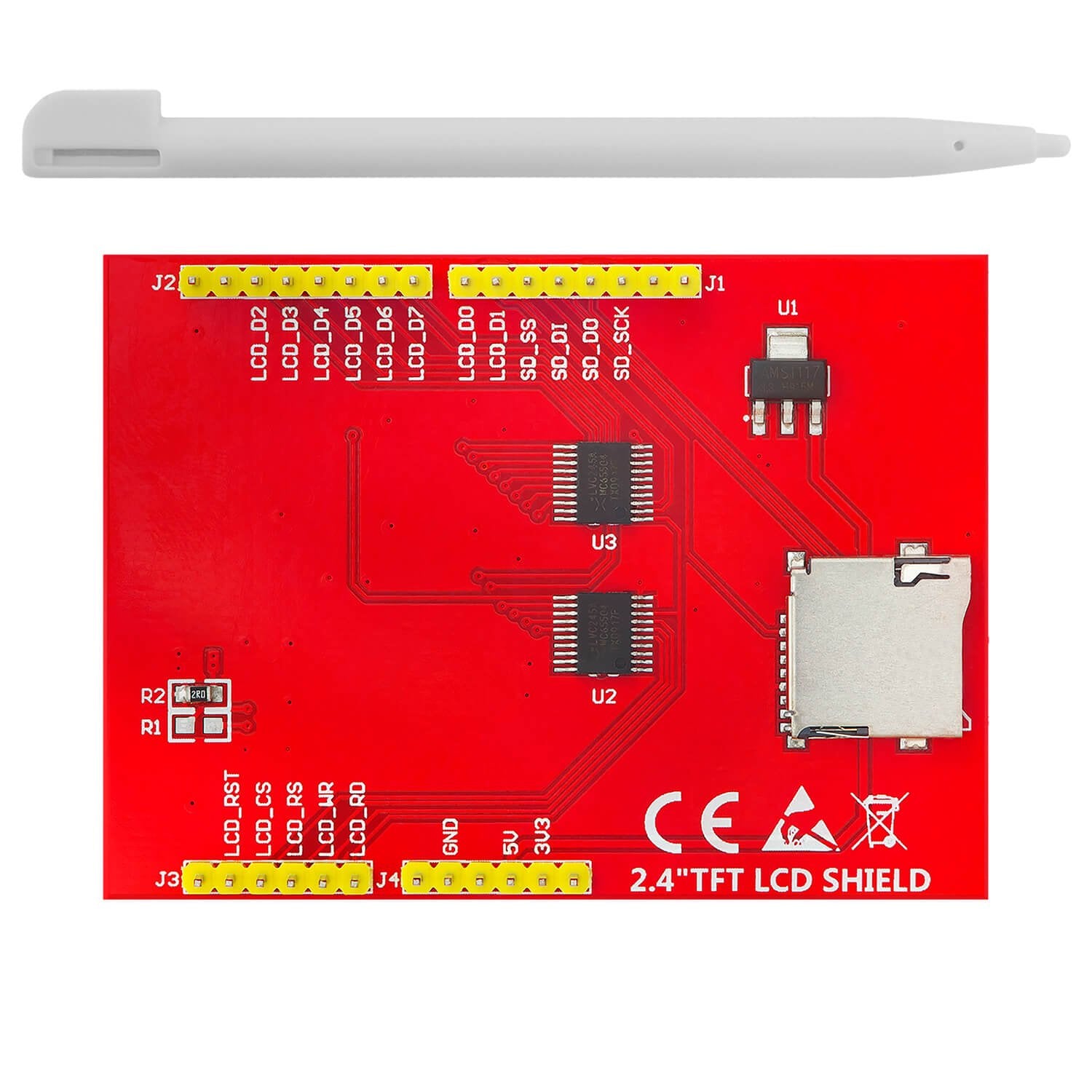

Pin Beschreibung
| LCD_RST: | LCD bus reset signal, low level reset |
| LCD_CS: | LCD bus chip select signal, low level enable |
| LCD_RS: | LCD bus command / data selection signal, low level: command, high level: data |
| LCD_WR: | LCD bus write signal |
| LCD_RD: | LCD bus read signal |
| GND: | Power ground |
| 5V: | 5V power input |
| 3V3: | 3.3V power input |
| LCD_D0 - LCD_D7: | LCD 8-bit data Bit0 - LCD 8-bit data Bit7 |
| SD_SS: | SD card SPI bus chip select signal, low level enable |
| LCD_D2: | LCD 8-bit data Bit2 |
| SD_DI: | SD card SPI bus MOSI signal |
| SD_DO: | SD card SPI bus MISO signal |
| SD_SCK: | SD card SPI bus clock signal |
Details
Farbdarstellung: RBG 65K Driver IC: ILI9341 Auflösung: 320 x 240 Pixel Modul Interface: 8 Bit Parallel Interface (schneller asl SPI) Unterstützung von 16-bit RGB 5V/3.3V Level Shifting IC
Starten Sie mit dem Quick-Start-Guide sofort durch!
Beim Kauf eines unserer hochwertigen AZDelivery Produkte erhalten Sie das zugehörige E-Book für einen schnellen Start in die Welt der Mikroelektronik inklusive. Dieses E-Book erläutert Ihnen die Funktionsweise und die Möglichkeiten der Einbindung in Ihre Projekte mit jeglicher Art von Mikrocontrollern.
