Hallo zusammen,

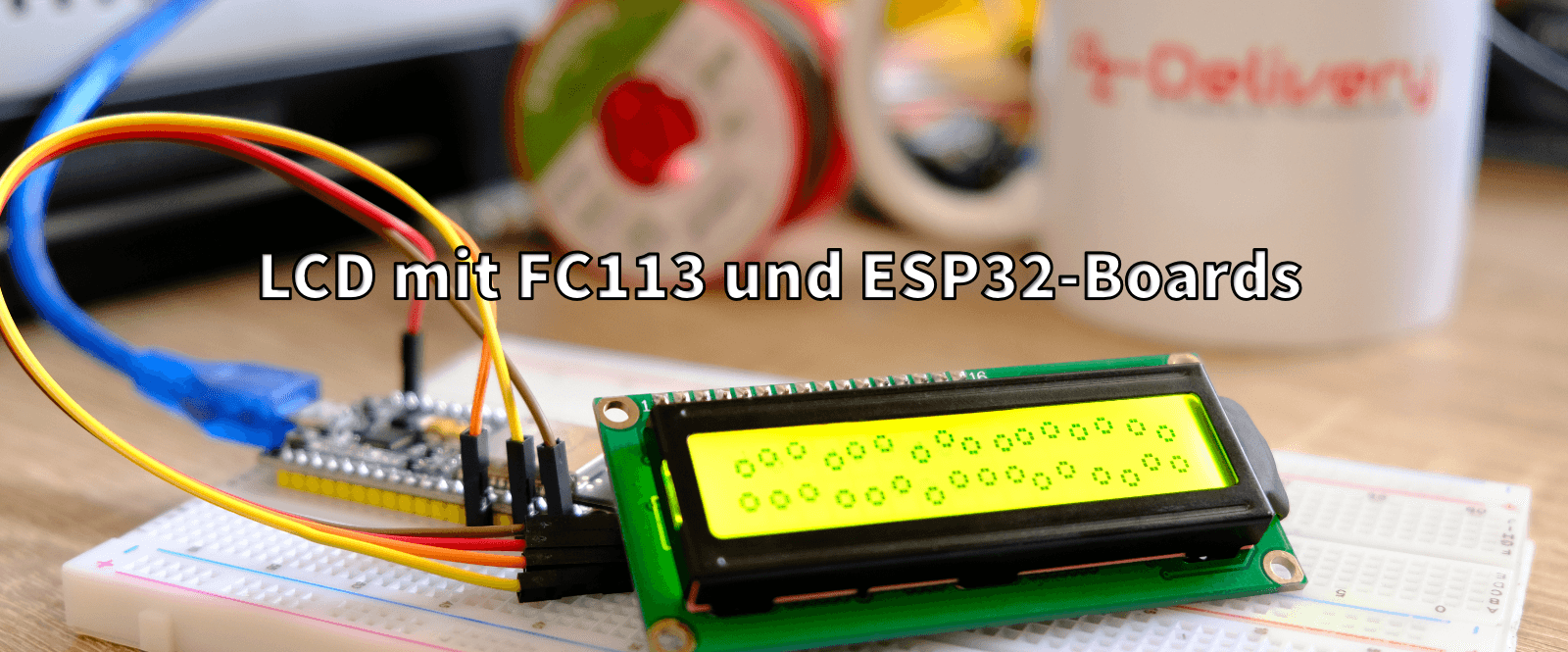

aufgrund der Nachfrage einiger Kunden möchte ich heute kurz unser LCD-Display mit I2C-Adapter an einem ESP32-Dev-Board zeigen.
Die im E-Book zum Produkt gezeigt Library "Liquid_Crystal_i2c" liegt mittlerweile in Version 1.5.1 vor, diese lässt sich mit den aktuellen Boarddefinitionen von Espressif genau wie bei einem Arduino nutzen.
Im Gegensatz zu den meisten Arduinos hat das ESP32-Dev-Kit-C nicht nur die Möglichkeit einen einzelnen I2C-Bus zu betreiben, in unserem Beispiel nutzen wir heute die Pins G21 und G22.
Das Verdrahten ist bei aufgesteckten FC-113 Adapter am LCD mit nur 4 Verbindungen sehr simpel umzusetzen. Eine Stift- und Buchsenleiste zwischen dem LCD und dem I2C-Adapter hat sich schön öfter als sehr praktisch erwiesen.
Die Verdrahtung:
| FC113 | ESP32-Dev-Kit-C |
| GND | GND |
| VCC | 5V |
| SDA | G21 |
| SCL | G22 |
Die notwendigen Arbeitsschritte kurz zusammengefasst:
- ArduinoIDE installieren mit Boarddefinitionen von Espressif
- Download der Library über oben genannten Link
- Sketch -> Bibliothek einbinden -> .zip Bibliothek hinzufügen und Library auswählen
- IDE neu starten
- Datei -> Beispiele -> aus eigenen Bibliotheken -> NewLiquidCrystal_lib -> Hello World i2c auswählen, wir sehen:
Diesen Part ersetzten wir durch:
#include <Wire.h> #include <LiquidCrystal_I2C.h> #define BACKLIGHT_PIN 13 LiquidCrystal_I2C lcd(0x27,2,1,0,4,5,6,7,3,POSITIVE); // Set the LCD I2C address //LiquidCrystal_I2C lcd(0x38, BACKLIGHT_PIN, POSITIVE); // Set the LCD I2C address
Und können im Anschluss das LCD am ESP32 nutzen ohne bereits vorhandenen Arduino Quellcode umschreiben zu müssen.
Viel Spass beim nachbasteln und experimentieren,
bis zum nächsten Beitrag:)
